Полимерно песчаная тротуарная плитка. Производство. Производство полимерно-песчаной черепицы Автоматизированная линия производства полимерно песчаной плитки

При возникновении необходимости как — то окультурить территорию вокруг своего дома, естественным желанием является, чтобы материалы, приобретённые для укладки дорожек и площадок, долго служили и были привлекательны. Именно для этих целей производят полимерно песчаную тротуарную плитку.

Общие понятия о полимерно песчаной плитке

Плитка из полимеров, применяемая для обустройства дорожек выглядит плоским изделием, имеющим разную форму и размеры. Её предназначение – создать ровную и прочную поверхность для передвижения людей и машин. Изделие может выдержать большую нагрузку и при этом не раскалывается. Плитка состоит:

Как подготовить сырьё?

Влажность песка согласно техническим нормам не должна превышать 10%, а в его структуре должны отсутствовать посторонние включения. Для этого его просеивают и сушат.

Полимеры используют первичные в виде гранул и вторичные, более привлекательные с точки зрения экономики. Используя в качестве сырья отходы полиэтилена, их измельчают буквально до пыли, что способствует равномерному смешиванию компонентов. Отходы пластмассы тщательно сортируют, моют и сушат.

Пигмент оксида железа, добавленный в плиточную массу, придаёт ей оранжевый или красно-коричневый цвет, добавление оксида хрома — зелёный, а диоксида титана — белый цвет.

Положительные качества

Более высокой эластичностью и прочностью композитная плитка отличается от плитки на основе цемента. Её практически невозможно расколоть, уложить можно на неровную подложку. Существуют и другие преимущества:

Технология изготовления плитки

Процесс производства полимерной плитки несложный, состоит:

Применяемые механизмы и необходимые помещения

Чтобы организовать производство плитки, необходим определённый перечень оборудования:

• дозаторы;
• щредеры РРМ-1 для измельчения вторичных отходов;
• агломераторы АГЛ-01 для измельчения пластика;
• смесительные установки;
• нагревательно-плавильный агрегат;
• пресс и пресс-формы.

Использование специализированного оборудования даёт возможность производить продукцию любой формы и цвета с рисунком и без него. Приобретение дробилки облегчит измельчения пластика.

Использование технических средств имеет ряд преимуществ:

• экономия. Возможность применения недорогого материала в виде отходов;
• из-за высокой рентабельности быстрая окупаемость продукции;
• надёжная работа оборудования.

Чтобы организовать бизнес по выпуску полимерпесчаной тротуарной плитки нужно иметь в собственности или снять в аренду отапливаемые производственные помещения. Цех, где будет располагаться оборудование, минимальной площадью 70 м 2 . Склад для хранения сырья и материалов 35 м 2 , склад для готовых изделий 100-200 м 2 , допускается оборудовать на открытой площадке.

Рентабельность бизнеса

Большую часть прибыли будет приносить оптовая торговля но, не смотря на это, не стоит забывать и о розничной торговле. Для этих целей возле основного производства устанавливают небольшой магазинчик, где дачники могут приобрести выпускаемую продукцию.

Как видно из практики окупаемость такого производства достаточно быстрая. Чтобы ввести в действие небольшой цех по производству плитки необходимо инвестировать в него около 1 мл руб. Инвестиции состоят из следующих сумм:

• регистрации правоустанавливающих документов;
• закупки или аренды необходимого оборудования;
• покупки или аренды производственных площадей;
• обустройства помещений инженерно-техническими коммуникациями;
• закупки сырья;

Для подсчёта рентабельности предприятия по производству плитки для примера берут небольшой цех, имеющий производительность 60 м 2 за 8 часов работы. В месяц цех будет производить около 1200 м 2 плитки. Средняя стоимость изделия на рынке до 500 рублей за м 2 . В случае реализации всей выпущенной продукции получится выручка 600000 руб. Чтобы подсчитать чистый доход общую выручку уменьшают на текущие затраты:

• заработную плату и налоги;
• арендную плату;
• платежи за свет и воду;
• амортизацию оборудования.

За вычетом текущих затрат чистая выручка получится 60000 рублей в месяц.

Хорошей альтернативой традиционной бетонной брусчатке является полимерпесчаная плитка. Благодаря высоким эксплуатационным характеристикам изделие с легкостью справляется с возложенными на него задачами. Готовые элементы отличаются небольшим весом, высокой прочностью и износостойкостью, большим выбором расцветок и форм. В связи с этим многие предприниматели решаются построить свой бизнес на изготовлении этого тротуарного покрытия. В статье будет описана полимерпесчаная плитка и ее производство. Также мы опишем изготовление полимерной плитки в домашних условиях.

Характеристики и преимущества полимерной плитки

Полимернопесчаные тротуарные изделия имеют следующий состав:

• основной объем (3/4) занимает кварцевый песок;
• четверть состава приходится на долю пластмассы высокого давления;
• пигменты.

Благодаря такому составу полимерное сырье устойчиво к внешним воздействиям и в то же время пластичное, что облегчает формовку будущего изделия. К преимуществам этого материала стоит отнести следующее:

1. Такая плитка для тротуаров прослужит до тридцати лет.
2. Особая технология производства позволяет изготовить продукт, устойчивый к температурным перепадам и ее предельным показателям (выдерживает до минус 70°С). Пластик в составе плитки повышает влагостойкость изделия. Благодаря песчаным компонентам тротуарное покрытие устойчиво к воздействию агрессивных жидкостей и масел. Плитка выдерживает значительные нагрузки.
3. В процессе изготовления изделию придают нужный цвет и форму, что гарантирует широкий ассортимент продукции. Также есть выбор вариантов поверхности (матовая, структурированная, глянцевая).
4. Вторичная переработка отходов ПВХ (пластиковых бутылок, ящиков, пакетов) решает проблему их утилизации.
5. Небольшой вес, прочность и низкая истираемость.
6. Под солнечными лучами изделие не выделяет токсичных испарений.
7. Ремонтопригодность и простой монтаж.
8. Покрытие не накапливает грязь и легко моется.
9. Возможность изготовления в домашних условиях.
10. Обширная сфера использования (в качестве покрытий тротуаров и площадок в частном домовладении и в общественных местах).

Используемый материал

Производство полимерной плитки требует наличия следующего сырья:

• в качестве связующего используются дробленые полимеры, они занимают четверть объема (обычно применяют полистирол, полипропилен и ПЭВД);
• в качестве основного наполнителя выступает песок (на его долю приходится 75 % от общего объема), выбирают хорошо просеянный песок средней крупности (его обязательно моют и нагревают до высоких температур;
• неорганические пигменты (для получения красной, оранжевой или коричневой плитки применяют оксид железа, для получения зеленого цвета покрытия используют оксид хрома, диоксид титана позволяет получить плитку белого цвета).

С целью снижения расходов на покупку сырья практикуют изготовление плитки из пластиковых бутылок и других изделий из ПВХ, например, ящиков или даже пленки (но в последнем случае не более половины объема всех полимеров). Поскольку полимер отличается нейтральным химическим составом, в качестве растворителя выступает азотная кислота. Для получения однородной смеси пластик плавят при температуре 180°С и высоком давлении. Процесс плавления носит название экструзии.

Необходимое оборудование

Изготовление тротуарной плитки из пластиковых бутылок невозможно без использования специального оборудования:

• станок для дробления пластика;
• весы;
• плавильный аппарат;
• пресс-формы;
• пресс;
• экструдер;
• перечисляя оборудование для производства полимерпесчаной плитки, стоит упомянуть приспособления для охлаждения изделий;
• для перемещения готовой продукции понадобятся погрузчики.

Для производства плитки из пластика в домашних условиях вполне достаточно пресса для формовки, плавильного аппарата и экструдера. Если производство будет налажено в промышленных масштабах, то не обойтись без формовочного узла, термошнекосмесильной машины и дробилки полимеров.

Важно! При изготовлении плитки для собственных нужд для смешивания компонентов применяют дрель с миксерной насадкой.

Также для производства плитки из пластиковых бутылок понадобятся формы для заливки смеси. Их покупают в интернете. Есть формы из пластика, резины и стеклопластика. Резиновые формы самые долговечные (выдерживают до 500 циклов), но и дорогие. Стеклопластиковые изделия подходят для крупногабаритных плиток, но нуждаются в дополнительном смазывании. Чаще всего используют формы из АБС пластика.

Совет! Не забудьте купить формы для изготовления бордюрного камня.

Технология изготовления плитки в домашних условиях

Производство полимерно-песчаной плитки осуществляется несколькими способами:

1. Методика горячего прессования полимерной смеси.
2. Вибролитье с использованием пластификаторов.

Вибролитье позволяет получать изделия с низкой пористостью. Методом горячего прессования изготавливают плитку с отличными техническими и эксплуатационными характеристиками. В заводских условиях для производства полимерпесчаного покрытия применяют технологию вибролитья и горячего прессования одновременно.

Плитку для собственных нужд производят прямо на улице или в хорошо проветриваемых помещениях.

Последовательность изготовления следующая:

1. Пластиковые бутылки укладывают в экструдер для измельчения сырья. Вместо бутылок иногда используют старые пластиковые ящики.
2. Затем нагретую смесь выливают в плавильный аппарат. Также туда добавляют увлажненный песок и красители. В результате смешивания и одновременного нагрева получается смесь вязкой консистенции.
3. Этот состав переливают в пресс-формы и прессуют на специальном оборудовании.
4. Готовые изделия охлаждают.

Технология укладки покрытия

Укладывается полимерпесчаная плитка своими руками довольно просто. Укладка производится на один из двух типов основания:

• щебневое;
• песчаное.

При укладке на песчаное основание работы ведут в такой последовательности:

1. В месте, где предполагается укладка плитки, снимают грунт на высоту 150-200 мм.
2. Грунт равняют и создают уклон поверхности для стока осадочных вод. Поверхность трамбуется.
3. По бокам дорожки или площадки выполняют канавы для укладки бордюрного камня. Дно канав уплотняется.
4. Затем в подготовленные канавы для поребрика насыпают песок на высоту 50 мм. Песок смачивают водой и трамбуют.
5. Строго по линии бордюра в грунт вбивают колышки и натягивают шнур.
6. Дно канавок заливают цементным раствором и устанавливают поребрики.
7. На уплотненное основание дорожек укладывают полосы геотекстиля с нахлестом до 20 см. Края полос соединяют скотчем.
8. Далее насыпают песок в несколько слоев с последующим смачиванием водой. Также не забывайте о трамбовке каждого слоя.
9. На песок укладывают арматурную сетку с размером ячейки 5 на 5 см. Поверх сетки выполняют засыпку из сухой смеси песка и цемента (соблюдайте пропорцию 3 к 1). Засыпка слегка смачивается водой.
10. Теперь приступают к укладке плитки. Элементы выкладывают на песок на расстоянии 3-5 миллиметров друг от друга. Для выравнивания используют резиновый молоток.
11. Швы между тротуарными элементами заполняются песком.

При желании, можно сравнить со

Полимерпесчаное оборудование позволяет производить новые виды материалов, обладающие уникальными свойствами и потребительскими качествами, что выгодно отличает их от классических видов продукции из бетона и пластиковых строительных материалов.

Изделия для сада и огорода

• Плитка садовая полимерпесчаная
• Полимерпесчаные садовые ограждения
• Доска полимерпесчаная

Изделия для дорожного покрытия

• Полимерпесчаная брусчатка
• Плитка тротуарная полимерпесчаная
• Полимерпесчаные бордюры
• Каналы для отвода воды полимерпесчаные
• Люки канализационные полимерпесчаные
• Люки дачные полимерпесчаные

Кровельные материалы

• Полимерпесчаная черепица
• доборные элементы для кровли

Облицовочные материалы

• Плитка цокольная полимерпесчаная
• Доска полимер песчаная
• Доска древесно-полимерная (ДПК)

Полимер песчаный композит это искусственно созданный материал, не встречающийся в природе и сочетающий в себе качества несвойственные для других материалов: высокая прочность и надежность, долговечность, малый вес, привлекательный внешний вид и удобство монтажа.

Технология производства

Состав композитной смеси для изготовления полимер-песчаных изделий включает в себя наполнитель (песок), полимер и краситель. Вместо песка могут использоваться отходы горно-обогатительных комбинатов, отсевы пород.

На первом этапе производства осуществляется дробление полимерных отходов (пластмасс, пластика), либо в случае полиэтилена - агломерация, для получения полимера из вторичного сырья.

На втором этапе осуществляют равномерное смешение основных компонентов: наполнитель + полимер + краситель. От выбора пигмента будет зависеть цвет будущего изделия.

На третьем этапе тщательно перемешанную сухую смесь, помещают в плавильный агрегат (АПН) и подвергают термической обработке, в результате чего происходит обволакивание полимером каждой частицы наполнителя.

При последующей формовке и застывании полимер песчаная масса образует однородную монолитную структуру с высокой прочностью. Готовый материал складывают на поддоны и отправляют на хранение.

Основное оборудование

Агрегат плавильно-нагревательный (АПН)

АПН предназначен для перемешивания и разогрева компонентов полимерпесчаного композита (песок, полимер, пигмент) и получения однородной массы консистенции тугого теста.

Предварительно подготовленная, равномерно промешанная смесь полимерных компонентов подается в разогретую рабочую камеру АПН через приемный бункер, шнеком проталкивается вглубь камеры. Шнек, вращаясь, обеспечивает перемешивание композитной смеси и ее продвижение внутри рабочей камеры с прохождением через зоны нагрева.

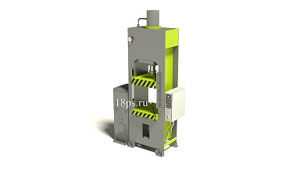

Пресс формовочный

Пресс служит для формовки изделий. Получаемая масса в экструдере закладывается в пресс-форму установленную на рабочем столе пресса, формование изделия происходит под давлением при одновременном охлаждении пресс-формы, что позволяет значительно увеличить производительность, готовое изделие извлекается из формы нижними толкателями автоматически и готово к складированию на поддоны уже без дополнительного вылеживания (в отличии от цементных изделий).

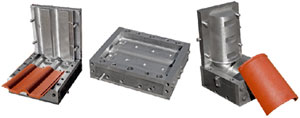

Пресс-формы

Пресс-формы устанавливаются на формовочный пресс и позволяют производить широкий перечень продукции.

Дробилка

Назначением дробилки является подготовка полимера из вторичного сырья (дробление до однородной фракции) для дальнейшего использование, предлагаемые дробилки являются универсальными, поскольку могут перерабатывать как твердые, так и мягкие пленочные материалы (агломерация не требуется), в зависимости от интенсивности производства дробилки могут быть разной производительности, могут перерабатываться банки, бутылки, канистры и другие отходы полимеров.

Полимерпесчаное оборудование может использоваться в производстве композитных материалов с различной рецептурой , для изготовления широкого ассортимента продукции на их основе (полимер- песчаной, полимер- стекольной, полимер-резиновой, полимер-фаянсовой и т.д). 100% состоящих из вторичных составляющих по массе.

В конструкции оборудования применен ряд уникальных технических решений , что позволило добиться высоких показателей качества и надежности, изготавливаемой на нем продукции.

К преимуществам оборудования можно так же отнести возможность использования в производстве сложно перерабатываемых видов пластмасс: слойные пластмассы, упаковочные материалы из сшитого полиэтилена, пластмассовые материалы с фольгированным слоем, обрезь полиэфирного иглопробивного ворсового термоскрепленного полотна и т. д. Подобные отходы вывозятся для захоронения на полигоны ТБО или сжигаются.

С помощью предлагаемого полимерного оборудования можно создать полный цикл производства – от подготовки сырья до готового изделия по выгодной цене. Это позволяет выпускать продукцию широкой номенклатуры

Полимерпесчаная тротуарная плитка превосходит по своим характеристикам обычную цементную тротуарную плитку. Полимерпесчаная плитка прочная, морозоустойчивая, имеет широкую цветовую гамму, может быть любых форм и размеров, с разнообразным рисунком. Способ производства полимерпесчаной плитки прост и состоит из нескольких этапов: подготовка компонентов смеси, смешивание исходных компонентов, плавление смеси, формовка и прессование изделий, процесс затвердевания, складирование готовой продукции.

Технология производства полимерпесчаной плитки

Для производства полимерпесчаной плитки требуется три компонента: полимеры (первичные или вторичные), песок однородной мелкой фракции без глинистых включений, термостойкий пигмент. Для производства плитки подойдут полимеры ПНД (полиэтилен низкого давления), ПВД (полиэтилен высокого давления), пленка дробленая. Использование вторичных полимеров поможет сэкономить на закупке сырья и решить проблему утилизации отходов. Вторичные полимеры получают в результате дробления и гранулирования промышленных отходов и изделий из полимеров (труб, емкостей, упаковочных материалов, пленки и т.д.). На первом этапе полимеры измельчают или покупают готовую полимерную крошку.

Второй этап производства полимерпесчаной плитки включает в себя смешивание компонентов в пропорции 69% песка, 30% полимера и 1% пигмента в смесительной установке. Пигменты можно использовать как минеральные, так и органические. От выбора пигмента будет зависеть цвет будущей плитки. На третьем этапе производства тщательно перемешанную сухую смесь помещают в плавильный агрегат (АПН). Полученную однородную массу готовую к формовке загружают в пресс-формы. В процессе застывания получается однородная монолитная высокопрочная твердая структура. Из формы плитки выкладывают на ровную поверхность, где они должны лежать до полного остывания и затвердевания. Готовый материал складывают на поддоны и отправляют на хранение.

Оборудование для производства полимерпесчаной плитки

Предлагаем комплекс оборудования для производства полимерпесчаной тротуарной плитки:

1. Щредер РРМ-1 для измельчения вторичного пластика или его модификации
2. Агломератор АГЛ-01 для переработки пластика
3. Смесительная установка - 2 штуки
4. Экструдер (АПН)
5. Пресс
6. Пресс-форма
7. Весы общего назначения

Оборудование для производства полимерпесчаной плитки позволяет создавать готовый продукт любых форм и цветов, с рисунком и без. Для измельчения полимеров можно приобрести дробилку. Для организации бизнеса по производству полимерпесчаной тротуарной плитки требуется отапливаемое помещение.

Преимущества оборудования для производства полимерпесчаной плитки:

• Экономичность. Возможность использования в качестве сырья промышленных отходов, низкие энергозатраты.
• Рентабельность. Продукция востребована на рынке, затраты на производство окупаются в короткие сроки.
• Надежность, гарантия и гарантийное обслуживание оборудования
• Доступные цены.

При заказе оборудования для производства полимерпесчаной плитки наша компания по желанию заказчика выполнит доставку оборудования, работы по пуско-наладке оборудования, обучению специалистов, осуществляет дальнейшее обслуживание и ремонт оборудования.

Сырье, используемое при производстве полимерпесчаной черепицы это полимерные материалы в различных видах: упаковка, пластиковая тара, изделия быта. Всё больше и больше товаров упаковывается в полимеры, растёт ассортимент стройматериалов, изготовленных из пластиков. Подготовка сырья

Предлагаемая технология производства полимерпесчаной черепицы из полимерных отходов предполагает очистку и глубокую сортировку сырья. Предлагается придерживаться соотношения 40-50/60-50 так называемых мягких (полиэтилены) и жёстких (полипропилены, полистиролы, АБС пластики, ПЭТ и пр.) полимеров. Кроме полимеров в производстве черепицы требуется песок. Он используется как наполнитель и должен быть сухим, просеянным без глинистых и пылевидных включений. Не имеет значения, какого цвета песок и происхождения. Допустимая фракция песка до 3х мм. Может и использоваться другой наполнитель, более доступный в выбранной местности, но прежде промышленного его использования необходимо исследовать его влияние на качество продукции.

Предварительная переработка сырья

На первом этапе отобранные и отсортированные пластики измельчаются на дробильной машине. Желательно иметь соотношение 50/50 твёрдых и мягких полимеров. Например: полиэтилены лучше ведут себя при отрицательных температурах и глянец на изделии получить проще, зато «твёрдые» полимеры добавят жёсткости и прочности при нагреве на солнце. Работать с гранулятом или полимером одной марки лучше, удобнее. Получается геометрически ровная и правильная черепица. Полимерпесчаная черепица получается тем качественнее, чем равномернее смешаны полимеры и песок.

Подготовка полимерпесчаной массы

После первого измельчения пластик попадает в экструзионную машину, где под нагревом перемешивается. Любой химик скажет, что это невозможно и ненаучно - перемешать разнородные полимеры; всё равно, что смешивать керосин с водой. Но такая задача и не ставиться – перемешивать полимеры на молекулярном уровне, достаточно перемешать их, используя свойства вязкости расплавленных полимеров. В структуре полимерных материалов большое место занимают плёнки полиэтилена и полипропилена. Они без измельчения добавляются в экструзионную машину. Полученную полимерпесчаную массу с консистенцией дрожжевого теста оператор рукавицей снимает на выходе из экструзионного узла линии, и, сваляв руками шар (агломерат до 100 мм.), бросает в воду для охлаждения. Вынутый из воды, не совсем остывший, но уже затвердевший агломерат быстро сохнет, остывая. Весь остывший агломерат подвергается повторному измельчению в щепу с размером фракции до 1-10 мм. Таким образом, получается готовое сырьё для полимерно-песчаной смеси.

Получение полимерпесчаной массы и формовка черепицы

Этот этап производства полимерпесчаной черепицы завершающий. Некоторые отделяют его от заготовительного участка, располагают в отдельном помещении. Кроме эстетических соображений (заготовка полимерной усреднённой смеси сопровождается выделением газов, и требует обеспечения вытяжки), имеются ещё и практические выгоды: проще осуществлять контроль и учёт. Смешивание песка, полимеров и красителей происходит в термосмесительном агрегате (Агрегат Плавильно-Нагревательный). Важно поддерживать массу смеси в АПН постоянной, добавляя по мере расхода готовой массы новые порции. Измельчённая полимерпесчаная масса смешивается с песком и красителями в разных пропорциях в зависимости от выпускаемой продукции. Для, например, черепицы это соотношение: 29/70/1, а для тротуарной плитки может быть 24/75/1.
Соотношение песка и полимеров влияет и на производительность – та масса, которая имеет в составе больше песка и нагреваться будет дольше. Это свойство следует учитывать при расчёте себестоимости и учёте продукции.
Важно получить качественную смесь – частицы песка должны полностью обволакиваться полимерами, без пробелов. Это достигается уникальной конструкцией вала, рассчитанной «Полимер технологией» г. Орска. Точнее не рассчитанной, а вымученной опытными конструкциями и научными исследованиями. В результате лопасти на валу расположены так, что при вращении вала скорость продвижения массы разная в 3х зонах нагрева, что обеспечивает полный расплав полимера и качественное смешивание с наполнителем.
Кстати, в этом узле мы видим некоторые недостатки конструкции, изменение которых ведёт к повышению производительности всей линии.
Таким образом, полученная полимерпесчаная масса с температурой на выходе около 170-190 градусов и консистенцией тугого пельменного теста выдавливается из машины после открытия заслонки. Оператор отрезает ножом необходимое количество, взвешивает на весах, и получив нужное (около 2-х кг.), обычным совком укладывает в форму.
Форма, установленная на прессе с подвижной нижней плитой, охлаждается по-разному.
Верхняя часть имеет температуру около 80 градусов, а нижняя 45, или охлаждается как можно сильнее, для быстрейшего формования черепицы (30-50 сек).
Это сделано для создания глянца на наружной стороне полимерпесчаной черепицы, полимер как бы выдавливается вверх, заполняя поры между наполнителем. В этом ещё один секрет технологии. Хотя такое неравномерное охлаждение может привести к изгибу черепицы, для чего она укладывается на стол охлаждения и прижимается грузом до окончательной формовки.
Для получения матовой поверхности полимерно-песчаной черепицы достаточно охладить верхнюю форму также сильно, как и нижнюю. Это применяется для производства полимерно-песчаной брусчатки. Краситель может и не добавляться, и изделие получается серым по цвету, как бетон.
