Профессиональный настольный фрезер с чпу. Станки с чпу - настольные. Обеспечение многоконтурного типа

«Cutmaster» предлагает удобный и надежный в применении настольный фрезерный станок с ЧПУ, который отличается компактными размерами и значительной функциональностью при обработке пластмассовых, керамических, металлических, деревянных, каменных и других заготовок сложной формы. По качеству конечного результата и возможностям эксплуатации он не уступает агрегатам стандартного размера, имея при этом более эргономичную конструкцию.

Преимущества настольных станков с ЧПУ

Для получения качественных изделий из различных материалов необходимо автоматизировать производственный процесс. Кроме того, минимизация количества операций, требующих ручного труда, позволит повысить выработку и, соответственно, улучшит рентабельность предприятия.

Электронная «начинка» оборудования включает устройство памяти, контроллер, дисплей и панель оператора. Компьютер настольного фрезерного станка с ЧПУ руководит рабочим процессом, выдавая команды на основании объемной модели детали. Важные плюсы данной техники:

простота обработки небольших изделий из любых материалов;

возможность эксплуатации в условиях ограниченного пространства и без высокой мощности электроснабжения;

получение качественных трехмерных узоров на деталях сложной формы;

безупречная точность работы настольного токарного станка с ЧПУ;

отсутствие необходимости в специальном обучении мастеров для начала использования оборудования;

повышение производительности на 20-25%;

рост качества продукции;

простота обработки деревянных заготовок;

снижение себестоимости изделий;

мобильность агрегатов;

низкая цена по сравнению с промышленными аналогами.

Производитель «Cutmaster» продает оборудование с сертификатами и гарантией. Консультанты помогут с подбором оптимальной модели настольного фрезерного станка с ЧПУ, а техотдел окажет сервисную поддержку при необходимости заказа комплектующих. За подробностями обращайтесь к нам по телефону или онлайн.

Мини фрезеровочные станки, которые обеспечены программным управлением (ЧПУ), пользуются широкой популярностью у производителей, занимающихся изготовлением некоторых комплектующих деталей, для различных механизмов и определенных узлов, устанавливаемых на транспортные средства.

Фрезеровочные станки с ЧПУ. Настольные и малогабаритные.

Еще в недалеком прошлом, на малогабаритных станках вся обработка деталей из металла производились ручным способом. Немного позже появились станки, где большую часть операций уже выполнялись автоматически. Но в настоящее время все больше стали распространяться мини-станки обеспеченные программным управлением и автоматически выполняют практически все работы по обработке металла.

Заготовка жестко фиксируется на палубе рабочего стола станка, затем вводится определенная программа, после чего станок производит практически все операции по фрезерованию, выдерживая все заданные параметры по обработке деталей.

Фрезеровальные станки, обрабатывающие изделия из металла, производятся двух видов:

• С консолью
• Не имеющие консоли.

Самые популярные их них - это консольные станки. Удобство использования такого станка заключается в расположении обрабатываемой заготовки, которая жестко фиксируется на консоли, и все операции, по перемещению ее вдоль резца, производятся как раз консолью. При этом шпиндель с закрепленным резцом остается неподвижным.

На станках, не имеющих консоли, заготовка крепится к рабочему столу, который может перемещаться как вдоль станка, так и поперек. При этом резец также находится в движении по горизонтальной, либо вертикальной оси.

В память станка заранее заносится определенная информация, по которой программное управление выполняет практически все технологические процессы по фрезерованию заготовок. Для проведения определенных операций по фрезерованию металла, специально для таких малогабаритных станков, разработано несколько программ обеспечения (ПО).

Обеспечение локального типа.

Предназначается для группы станков выполняющих операции по сверлению и расточке. При этом в программную память станка вводятся только определенные координатные точки, которые должны подвергнуться обработке.

Обеспечение контурного типа.

Используется для фрезеровально-шлифовальных станков. В память закладывается информация о траектории движения фрезы при обработке детали.

Обеспечение комбинированного типа.

Это программное обеспечение используется в многоцелевых станках, которые относятся к токарно-фрезеровальному типу. Данное ПО, объединяет программы двух предыдущих видов обеспечения.

Обеспечение многоконтурного типа.

Это программное обеспечение, является довольно сложным программным управлением, так как может производить практически все функции обработки металлических деталей, которые присущи малогабаритным фрезерным станкам. Такая программа ЧПУ используется при управлении станков, которые относятся к широкоформатному типу.

Преимущества фрезеровальных станков.

Если сравнить автоматизированные сверлильно-фрезерные установки и фрезерные малогабаритные станки с программным управлением, сразу же будет понятно, что у последних имеется ряд своих положительных достоинств:

• Небольшие габариты.
• Невысокая стоимость.
• Создает мало шума.
• Минимальная вибрация при работе.
• Конструктивная простота.
• Универсальность.

Такие станки выдают высокую точность при обработке деталей, имеющих довольно сложную геометрическую фигуру. При этом процесс обработки происходит довольно быстро и качественно.

За процессом работы станка, снабженного ЧПУ следить только один оператор, который производит запуск компьютерной программы. То есть, существует возможность работы нескольких станков одновременно, под управлением одного человека.

Если в свое время оборудование, снабженное ЧПУ, использовалось только для промышленных целей, то на данное время оно активно применяется при обработке металлических деталей и заготовок из других материалов при частных мастерских.

Настольный фрезеровальный станок с ПУ вполне возможно изготовить своими силами непосредственно в гаражных условиях. Таких домашних мастеров довольно много, а станок фрезеровальный с ЧПУ довольно дорогой, по сравнению с обычным оборудованием.

Разновидность фрезеровочных малогабаритных станков.

Фрезеровальные мини-станки, снабженные системой ЧПУ, можно рассортировать таким образом:

1. Оборудование для работы металлическими заготовками.
2. Оборудование по обработке дерева.
3. Станки для фрезеровально-шлифовочных работ.

По сложности оборудования, малогабаритные фрезеровочные станки делятся на такие категории:

• Станки, выполняющие сугубо фрезерные работы.
• Станки фрезерно-шлифовочные.
• Универсальные.
• Фрезерно-токарные.
• Фрезерно-сверлильные.

Фрезеровальные мини-станки могут успешно использоваться не только для обработки заготовок из металла, но также и дерева, камня, пластика и керамики.

Рама станка серии cnc mini изготовлена из цельнотянутого алюминиевого профиля (сечение стенки 6-8 мм).

Профиль рамы благодаря усиленной структуре позволяет выдерживать большие нагрузки, сохраняя при этом надежность, а также жесткость.

Направляющие

На станках серии mini установлены роликовые направляющие качения. Данные направляющие качения имеют хорошие характеристики трения, равномерность и плавность движения, точность установочных перемещений и длительно сохраняют точность; в них малое тепловыделение, их просто смазывать. Направляющие качения более просты и экономичны в использовании, обладают более высокой динамикой, жесткостью восприятия нагрузок, менее энергозатратны, лучше воспринимают нагрузки (и статические и динамические), обеспечивают плавность хода.

Винты ШВП

На станках серии mini применяются высокопрецизионные (обладающий высокой точностью или созданный с соблюдением высокой точности параметров; высокоточный) винты ШВП диаметром 12 мм. Использование данных винтов ШВП исключает появления люфта при перемещении координат, обеспечивает высокую точность обработки и позиционирования, плавность хода, высокие показатели износостойкости.

Шаговые двигатели

Для перемещения осей на серии mini используются шаговые двигатели. Главное преимущество шаговых двигателей - это их точность при низкой стоимости. На серии mini установлены шаговые двигатели с шагом 0,8-1,8 градуса, что позволяет изготавливать на станке высокоточные, качественные изделия.

Гофрозащита

Все оси станков серии mini защищены гофрозащитой, и это упрощается процесс обслуживания станков, а также продлевает срок службы важных узлов станка, таких как винты ШВП и направляющие, поскольку она препятствует попаданию опилок, пыли, мусора на направляющие и другие подвижные элементы конструкции станка.

Алюминиевый стол с Т-пазами

Стол используется для крепления заготовки, которая обрабатывается на станке с ЧПУ. Ровность и качество стола, который применяется в станке влияет на то, насколько параллельно проходит обрабатывающий инструмент на различных участках. Благодаря наличию в алюминиевом столе специальных Т пазов заготовку не сложно прикрепить с помощью прижимов в любой части рабочей области, не сложно установить прижим в требуемый паз. Алюминиевый пазовый стол не подвержен негативному воздействию влаги, а также смазочных и охлаждающих жидкостей.

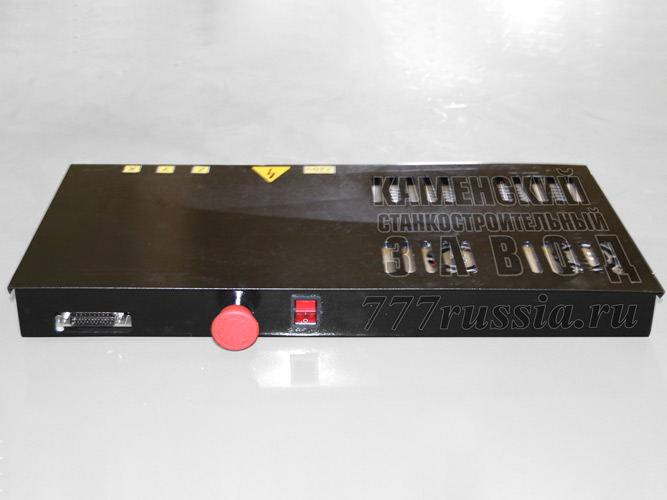

Блок управление и ПО

Блок управления станком серии mini собран из высококачественных комплектующих мировых производителей и надежную защиту от электромагнитных помех, в совокупности с проф. ПО обеспечивает стабильную работу станка и качество изготавливаемых изделий. ПО обеспечение имеет русскоязычную панель управления и меню, а также является интуитивно понятным.

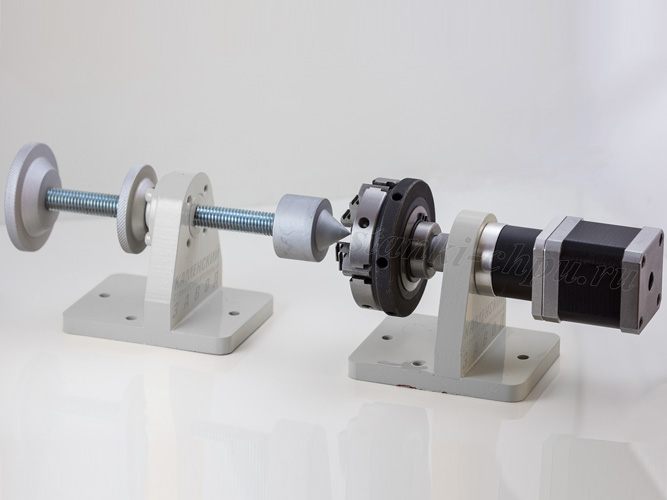

Токарная ось + 950$ (опция)

Установка токарной оси расширяет возможности станка и позволяет делать кругло фрезерную обработку, это позволит изготавливать такие изделия как статуэтки, шахматные фигуры и другие изделия близкие к цилиндрическим.

Фрезы от 500 руб. (опция)

Очень важным моментом в работе станка с ЧПУ является подбор фрез. Мы предлагаем качественные фрезы по не высокой цене, из стали с твердостью 55 HRC с карбид-вольфрамовым напылением, что сохраняет отличные режущие свойства фрезы долгое время и при сильных нагрузках. А комплект цанг позволит работать Вам инструментом с разными диаметрами.

ПК для управления станком + 350$/ПК в комплекте с монитором +520$ (опция)

Важным элементом в работе на станке ЧПУ является ПК, именно он подает сигналы команд на станок, и от него зависит бесперебойная работа оборудования. Мы подобрали ПК с оптимальным набором комплектующих для без отказной работы, для того чтобы Вы получали наслаждение от работы станка, а не занимались его настройкой.

Проф. шпиндель мощностью 1,5 кВт +300$ (опция)

Установка проф. шпинделя мощностью 1,5 кВт дает ряд преимуществ:

• Работа станка 24 часа в сутки
• Высокая скорость работы фрезами большего диаметра
• Повышен рабочий ресурс и отказоустойчивость
• Возможность работы с твердыми материалами (дуб, алюминий и пр.)

Расширенный обучающий курс по созданию программ +50$ (опция)

При покупке станка мы предоставляем бесплатный обучающий курс по работе на станке и созданию управляющих программ (УП). Так же при желании наши специалисты могут предоставить расширенный курс обучения который включает в себя видео уроки в таких программах как (ArtCAM, PowerMILL, madCAM и др.) и индивидуальные занятия по средствам Skype продолжительностью 2 часа.

Преимущества по сравнению с другими станками

• Размер и сечение профиля.
• Жесткость рамы.
• Гофрозащита.
• Качество сборки.
• Алюминиевый стол

Программное обеспечение

Каменский станкостроительный завод Twitte предоставляет покупателям своих станков все необходимое для полноценной работы на поставляемого оборудования программное обеспечение.

При покупке станка Вы получаете на компьютере надежные, проверенные программы, полностью настроенные и подготовленные. Кроме того, специалисты завода проводят курс обучения работе со станком и с ПО.

Транспортная упаковка

Каменский станкостроительный завод производит упаковку всей поставляемой продукции. Доставка осуществляется силами транспортных компаний.

Все поставляемое оборудование упаковываются в полиэтиленовую упаковку с дополнительной защитой выступающих частей ЧПУ станка.

По желанию покупателя возможна специальная транспортная упаковка станков при дополнительной оплате.

Фрезерные станки с ЧПУ представляют собой удобное, практичное и компактное оборудование. Оно имеет невысокую стоимость и при этом отличается функциональностью и универсальностью. Именно это объясняет столь высокую востребованность оборудования в среднем и малом бизнесе. Деревообрабывающие станки с ЧПУ отлично подходят для изготовления небольших деталей, а также позволяют организовать серийное производство. Гравировально-фрезерные станки также могут наносить поверх изделий любой текст или изображение.

В зависимости от размеров фрезерные станки с ЧПУ делятся на два вида:

1. Стационарные. Такое крупное оборудование устанавливается в просторных производственных помещениях. Его ключевые особенности: высокая производительность, большой ресурс и неприхотливость в обслуживании. Данные фрезеры с ЧПУ используются для активного производства товаров из пластика, древесины и металла.
2. Настольные. Техника имеет небольшие размеры и может использоваться для выполнения различных работ по металлу и другим материалам. Ключевая особенность фрезеров с ЧПУ данного типа — простота установки. В комплекте поставляются все необходимые крепления.

Представленные станки можно купить для изготовления продукции из дерева, металла и других материалов, нанесения гравировок и картинок на заготовки. При этом изображение и текст наносятся в формате 2D и 3D. Приобретение такого станка позволит значительно расширить ассортимент выпускаемой продукции, а также существенно повысить производительность труда. Кроме того, покупка фрезеров с ЧПУ — возможность открыть новое направление в бизнесе.

Достоинства фрезерных станков с ЧПУ

Ключевые преимущества представленных на сайте фрезерных станков с ЧПУ:

• компактность. Устройства имеют оптимальные для своего класса массогабаритные характеристики, что упрощает процесс установки и транспортировки. Такое оборудование — оптимальный вариант для небольших производств;
• многофункциональность. Станки отлично подходят для обработки заготовок из пластика, металла или дерева. С их помощью можно наносить гравировку на поверхность любой толщины;
• выгодная цена. Такие станки можно приобрести не только для бизнеса, но и для собственного хобби.

При этом все клиенты «ЮСТО» могут заказать и обслуживание фрезеров с ЧПУ. Уточнить технические характеристики моделей можно у менеджеров по телефону.

Оборудование

Настольные фрезерные станки с ЧПУ – достойная альтернатива их больших заводских аналогов. По функциональности и точности обработки изделий они не уступают, а за счет меньших веса и габаритов их можно использовать не только в любом мелкосерийном производстве, но и даже в домашних условиях.

1

Оно фактически является уменьшенной копией . Настольный агрегат предназначен для выполнения тех же видов операций при изготовлении изделий сложной формы: фрезерование, сверление, растачивание, зенкерование и так далее. И принцип его работы такой же, но в отличие от больших станков обрабатывать на нем можно только заготовки гораздо меньших размеров. Зато настольное фрезерное оборудование с ЧПУ можно использовать в качестве гравировального. Большие промышленные агрегаты с такой работой не справятся.

Габариты настольного фрезерного оборудования с ЧПУ не более 910x880x880 мм. Но у некоторых моделей длина стола может превышать 1 м (обычно составляет 1135 или 1150 мм). Вес станков достигает от нескольких десятков до 200 кг. Их питание осуществляется от сети 220 В. Максимальная высота заготовки (рабочей зоны) станков настольного исполнения с ЧПУ варьируется от 40 до 200 мм, а мощность шпинделя – в пределах 0,7–1,5 кВт.

Такие станки бывают двух типов. У консольных общий вид, конструкция и принцип работы аналогичны имеющимся у .

У портальных шпиндель закреплен на поперечной балке между двумя вертикальными стойками, которые могут быть неподвижными или перемещаться вдоль оси Y. Соответственно, рабочий стол вместе с закрепленной на нем заготовкой либо двигается по оси Y, либо стационарен. Шпиндель перемещается не только по вертикали (оси Z), но и по оси X – по балке между стойками.

Шпиндель портального настольного станка с ЧПУ

Управляется оборудование с подключенного через USB-порт персонального компьютера с операционной системой Windows посредством специального программного обеспечения (ПО) и/или с помощью DSP контроллера станка (зависит от комплектации агрегата с ЧПУ). Программа может быть загружена с носителя внешней памяти, а компьютер отсоединен во время работы станка (тоже зависит от его модели). С помощью ПО можно управлять обработкой заготовки в ручном режиме через DSP либо создать программу, полностью автоматизирующую выполнение всех операций.

Все станки позволяют выполнять 2D и 3D обработку, а некоторое оборудование даже 4D и 5D. Виды обрабатываемых материалов: от пластика и дерева до цветных металлов, камня и стали. Эти возможности станка зависят от его назначения и модели. Многие агрегаты оснащены, а другие могут быть при желании доукомплектованы стружкоотсосом, системой охлаждения шпинделя, поворотным устройством, используемым во время обработки конических изделий, и другими вспомогательными узлами.

В описании станков может встретиться аббревиатура CNC – это англоязычное обозначение оборудования с ЧПУ.

Станки используются в зуботехнических лабораториях, а также исследовательских и учебных институтов, высокоточном производстве любых мастерских, в том числе ювелирных. На них выполняют фрезерные, сверлильные, полировальные, шлифовальные, гравировальные работы в домашних условиях при изготовлении небольших изделий. На станках получают или обрабатывают детали мебели, интерьера, рекламных носителей и так далее; штампы, печати, сувенирные и ювелирные изделия, радиотехнические платы и прочее.

2

Настольное фрезерное оборудование с ЧПУ используют не только частные лица, любящие и умеющие что-то делать с помощью станков, мелкие мастерские и цеха, небольшие производства, но даже на крупных предприятиях. На последних в основном предпочитают устанавливать агрегаты, предназначенные для обработки металлов. Такая широкая область применения фрезерного оборудования настольного исполнения с ЧПУ обусловлена его основными преимуществами:

• относительная простота эксплуатации;
• небольшая масса и компактность;
• мобильность;
• более простые конструкция и обслуживание по сравнению с большими станками;
• подключение к электросети 220 В;
• относительно небольшая стоимость;
• низкое электропотребление;
• уровень шума находится в пределах допустимых значений и чаще всего значительно ниже их;
• гораздо более высокая производительность по сравнению с оборудованием ручного управления;
• снижение потребности предприятий в квалифицированных фрезеровщиках;
• минимальные сроки перехода к обработке или изготовлению новых либо другого типа деталей.

Для больших предприятий смысл использования настольного оборудования состоит в том, что для изготовления мелких деталей не приходится задействовать крупные, а значит, потребляющие больше электроэнергии, станки. К тому же они и так без работы не стоят, а докупать дополнительные очень дорого. Кроме того, не всякий крупный станок справится с мелкой фрезерной обработкой, на которую рассчитан настольный агрегат.

Настольный агрегат для мелкой фрезерной обработки

Особенность эксплуатации оборудования с ЧПУ состоит в том, что для работы на нем вовсе не обязательно быть квалифицированным фрезеровщиком. Оператору, управляющему таким станком, достаточно только правильно закрепить заготовку, а затем загрузить и запустить программу, по которой агрегат все необходимые операции выполнит без участия человека. Казалось бы, все очень просто. Вот только для написания программы для ЧПУ фрезерного оборудования требуется особая квалификация. Нужен специалист, умеющий пользоваться системой CAD/CAM для такого станка. Она включает в себя:

• непосредственно ЧПУ с его ПО (системой команд);
• компьютер, используемый для управления станком через ЧПУ и написания программы для него, и необходимое ПО на нем.

То есть неподготовленный человек, купивший настольный фрезерный или фрезерно-гравировальный агрегат с ЧПУ должен будет научиться пользоваться им и необходимым ПО, с помощью которого надо будет:

• рисовать чертежи,
• создавать объемные (3D) модели изделий,
• писать на основании созданных чертежей и моделей программы для ЧПУ станка.

Помимо решения этих задач при эксплуатации оборудования с ЧПУ необходимо еще контролировать корректность его работы.

3

Внешне фрезерно-гравировальное настольное оборудование с ЧПУ может вообще не отличаться от просто фрезерного. Это зависит от моделей и конструкций станков того и другого типов. И область применения фрезерно-гравировальных агрегатов такая же, как описано для фрезерных выше. А последние, как отмечалось ранее, тоже могут использоваться для гравировальных работ. В чем же их разница?

Фрезерные станки больше ориентированы на выполнение именно этого вида работ, а с приставкой гравировальный больше заточены под гравировку.

Фрезерно-гравировальное настольное оборудование с ЧПУ

На фрезерном оборудовании можно обработать сталь, а на гравировальном – нет, только цветные металлы и не очень твердые материалы. Зато на нем можно выполнить любую тонкую, в буквальном смысле ювелирную работу. На фрезерном оборудовании такую не осилишь. Только на гравировальном станке можно всегда получить во всех отношениях функционально законченное, не требующей дополнительной обработки или доводки, изделие. На фрезерном это зависит от необходимого и осуществимого на оборудовании уровня точности обработки.

Чтобы гравировальный агрегат быстро, безопасно и без брака выполнял свою высокоточную работу, в составе его технического оснащения обязательно присутствует датчик высоты изделия. Он позволяет не только ускорить обработку, но и предотвратить поломку гравера либо микрофрезы. Кроме того, гравировальный станок может быть оснащен датчиками: кривизны (наклона) изделия, измерения длины и вылета инструмента. Они дополнительно обеспечивают точность обработки и глубины резания.

4

Все настольные станки с ЧПУ имеют ограничение по максимальным габаритам обрабатываемых заготовок. Оно конструктивно заложено в устройство фрезерного оборудования и определяется размерами области обработки по осям X и Y, а также высотой расположения и ходом шпинделя по Z. Но это ограничение не распространяется на немецкие настольные агрегаты BZT серии PF.

Немецкий настольный агрегат BZT серии PF

На этих станках с ЧПУ можно обрабатывать заготовки с габаритами, превышающими значения параметров перемещения шпинделя по осям X, Y и Z. Для этого достаточно у оборудования BZT-PF по металлу снять его рабочий стол, на котором должно крепиться фрезеруемое изделие. Такой режим работы в этих станках предусмотрен конструктивно и программно. После этого можно обрабатывать заготовки:

1. Гораздо большей высоты, чем предусмотрено с неснятым рабочим столом. Станок при этом надо устанавливать на дополнительные подставки, которые приподнимут его относительно обрабатываемой заготовки, зафиксированной, например, в поворотном патроне либо тисках слесарного стола.
2. С любыми размерами поверхности. То есть полностью снимается ограничение на протяженность обработки по осям X и Y. При этом станок ставят непосредственно на саму заготовку, а затем перемещают по ней. Перед началом работ фрезеруемую поверхность программно разбивают на фрагменты (участки), по которым и передвигают последовательно, по мере обработки изделия, агрегат с ЧПУ.

Еще одна дополнительная возможность, которая предусмотрена далеко не на всех фрезерных настольных агрегатах с ЧПУ – отслеживание вероятных сбоев и корректировка при их возникновении работы станка непосредственно в процессе обработки изделия, что позволяет не допустить брак и значительно увеличить производительность. Эта функцию выполняют специальные сервоконтроллеры. Ими в настоящее время комплектуют только некоторые высокоточные станки с шаговыми двигателями, обычно фрезерно-гравировальные.

5 Оборудование-конструктор – собери нужный станок сам

Еще одно преимущество настольного фрезерного оборудования с ЧПУ – возможность приобрести станок в виде набора-конструктора. Такой агрегат обойдется значительно дешевле готового. Кроме того, при приобретении набора-конструктора можно будет подобрать его нужную комплектацию. То есть надо будет оплатить только те опции фрезерного оборудования, которыми будешь пользоваться. А если понадобится расширить возможности станка, то это легко сделать в любой момент, докупив необходимые модули и детали.

Наборы для сборки настольного фрезерного оборудования с ЧПУ заслуженно пользуются достаточно высоким спросом. И дело здесь главным образом не в более низкой цене по сравнению с готовыми станками. Важно, что при этом собранный самостоятельно агрегат, как правило (зависит от модели набора-конструктора и его изготовителя), не уступает по собственному и качеству обработки изделий аналогичному готовому заводскому оборудованию. На него распространяются такие же гарантийный срок техобслуживания и техподдержки на протяжении всего времени эксплуатации.

На самостоятельную сборку настольного фрезерного агрегата с ЧПУ обычно требуется примерно 3–4 часа. Прилагаемая инструкция с фотографиями и подробными пояснениями исключает возможность растеряться при конструировании или наладке станка, запутаться в его непонятных элементах либо сложных схемах.
