ОБЩАЯ ХАРАКТЕРИСТИКА ВЕРТОЛЕТА Ми-8Т

1. ОБЩИЕ СВЕДЕНИЯ О ВЕРТОЛЕТЕ

Вертолет Ми-8 предназначен для перевозки различных грузов внутри грузовой кабины и на внешней подвеске, почты, пассажиров, а также для проведения строительно-монтажных и других работ в труднодоступной мест­ности.

Рис. 1.1. Вертолет Ми-8 (общий вид)

Вертолет (рис. 1.1) спроектирован по одновинтовой схеме с пятилопастным несущим и трехлопастным рулевым винтами. На вертолете установле­ны два турбовинтовых двигателя ТВ2-117А со взлетной мощностью 1500 л.с. каждый, что обеспечивает высокую безопасность полетов, так как полет воз­можен и при отказе одного из двигателей.

Вертолет эксплуатируется в двух основных вариантах: пассажирском Ми-8П и транспортном Ми-8Т. Пассажирский вариант вертолета предназна­чен для межобластных и местных перевозок пассажиров, багажа, почты и малогабаритных грузов. Он рассчитан на перевозку 28 пассажиров. Тран­спортный вариант предусматривает перевозку грузов массой до 4000 кг или пассажиров в количестве 24 человек. По желанию заказчика пас­сажирский салон вертолета может быть переоборудован в салон с по­вышенным комфортом на 11 пассажиров.

Пассажирский и транспортный варианты вертолета могут быть переобо­рудованы в санитарный вариант и в вариант для работы с внешней подвеской.

Вертолет в санитарном варианте позволяет перевозить 12 лежачих боль­ных и сопровождающего медработника. В варианте для работы с внешней подвеской осуществляется перевозка крупногабаритных грузов массой до 3000 кг вне фюзеляжа.

Для перелетов вертолета на большие дальности предусмотрена установка в грузовой кабине одного или двух дополнительных топливных баков.

Существующие варианты вертолета снабжены электролебедкой, позво­ляющей с помощью бортовой стрелы производить подъем (спуск) на борт вер­толета грузов массой до 150 кг, а также при наличии полиспаста затягивать в грузовую кабину колесные грузы массой до 3000 кг.

Экипаж вертолета состоит из двух пилотов и бортмеханика.

При создании вертолета особое внимание было уделено высокой надежно­сти, экономичности, простоты в обслуживании и эксплуатации.

Безопасность полетов на вертолете Ми-8 обеспечивается:

Установкой на вертолете двух двигателей ТВ2-117А(АГ), надежностью работы этих двигателей и главного редуктора ВР-8А;

Возможностью совершать полет в случае отказа одного из двигателей, а также перейти на режим авторотации (самовращения несущего винта) при отказе обоих двигателей;

Наличием отсеков, изолирующих двигатели и главный редуктор с по­мощью противопожарных перегородок;

Установкой надежной противопожарной системы, обеспечивающей туше­ние пожара в случае его возникновения как одновременно во всех отсеках, так и в каждом отсеке в отдельности;

Установкой дублирующих агрегатов в основных системах я оборудовании вертолета;

Надежными и эффективными противообледенительными устройствами ло­пастей несущего и рулевого винтов, воздухозаборников двигателей и лобо­вых стекол кабины экипажа, что позволяет совершать полет в условиях об­леденения;

Установкой аппаратуры, обеспечивающей простое и надежное пилотиро­вание и посадку вертолета в различных метеорологических условиях;

Приводом основных агрегатов систем от главного редуктора, обеспечива­ющим работоспособность систем при отказе двигателя:

Возможностью быстрого покидания вертолета после его посадки пасса­жирами и экипажем в аварийных случаях.

2. ОСНОВНЫЕ ДАННЫЕ ВЕРТОЛЕТА

Летные данные

(транспортный и пассажирский варианты)

Взлетная масса (нормальная), кг.............. 11100

Максимальная скорость полета (по прибору), км/ч, 250

Статический потолок, м............................ 700

Крейсерская скорость полета по прибору на высоте
500 м, км/ч ………………………………………………220

Экономическая скорость полета (по прибору), км/ч. 120

топливом 1450 кг, км................................ 365

варианте с заправкой топливом 2160 кг, км. . .620

Дальность полета (на высоте 500 м) в перегоночном
варианте с заправкой топливом 2870 кг, км... 850

Дальность полета (на высоте 500 м) с заправкой
топливом 2025 кг (подвесные баки увеличенной
вместимости), км................................................ 575

Дальность полета (на высоте 500 м) в перегоночном
варианте с заправкой топливом 2735 кг (подвес­ные баки

увеличенной вместимости), км.... 805

Дальность полета (на высоте 500 м) в перегоночном
варианте с заправкой топливом 3445 кг (подвесные баки

увеличенной вместимости), км.... 1035

Примечание. Дальность полета рассчитана с учетом 30-минутного остатка топлива после посадки

Геометрические данные

Длина вертолета, м:

без несущего и рулевого винтов.................. 18,3

с вращающимися несущим и рулевым винтами …25,244

Высота вертолета, м:

без рулевого винта........................................ 4,73

с вращающимся рулевым винтом................ 5,654

Расстояние от конца лопасти несущего винта до ­
хвостовой балки на стоянке, м..................... 0,45

Расстояние от земли до нижней точки фюзеляжа

(клиренс), м................................................... 0,445

Площадь горизонтального оперения, м 2 ….. 2

Стояночный угол вертолета................. 3°42"

Фюзеляж

Длина грузовой кабины, м:

без грузовых створок............................ 5,34

с грузовыми створками на уровне 1 м от пола 7,82

Ширина грузовой кабины, м:

на полу................................................... 2,06

по коробам отопления........................... 2,14

максимальная......................................... 2,25

Высота грузовой кабины, м.................. 1,8

Расстояние между силовыми балками пола, м … 1,52

Размер аварийного люка, м…………………… 0,7 X1

Колея погрузочных трапов, м.............. 1,5±0,2

Длина пассажирской кабины, м............ 6,36

Ширина пассажирской кабины (по полу), м... 2,05

Высота пассажирской кабины, м 1,8

Шаг кресел, м.................................................. 0,74

Ширина прохода между креслами, м... 0,3

Размеры гардероба (ширина, высота, глубина), м 0,9 X1,8 X 0,7
» сдвижной двери (ширина, высота), м. . 0,8 X1.4
» проема, по заднюю входную дверь в пассажирском

варианте (ширина, высота), м.......... 0,8 X1>3

Размер аварийных люков в пассажирском

варианте, м............................................. 0,46 X0,7

Размер кабины экипажа, м.................... 2,15 X2,05 X1,7

Регулировочные данные

Угол установки лопастей несущего винта (по указа­телю шага винта):

минимальный................................................. 1°

максимальный........................................ 14°±30"

Угол отгиба триммерных пластин лопастей винта -2 ±3°

» установки лопастей рулевого винта (на r=0,7) *:

минимальный (левая педаль до упора) ................... 7"30"±30"

максимальный (правая педаль до упора)………….. +21°±25"

* r- относительный радиус

Весовые и центровочные данные

Взлетная масса, кг:

максимальная для транспортного варианта …….. 11100

» с грузом на внешней подвеске …………… 11100

транспортный вариант.......................... 4000

на внешней подвеске.............................. 3000

пассажирский вариант (человек).......... 28

Масса пустого вертолета, кг:

пассажирский вариант........................... 7370

транспортный »................................ 6835

Масса служебной нагрузки, в том числе:

масса экипажа, кг................................... 270

» масла, кг........................................................... 70

масса продуктов, кг.............................................. 10

» топлива, кг......................................................... 1450 - 3445

» коммерческой нагрузки, кг............................... 0 - 4000

Центровка пустого вертолета, мм:

транспортный вариант........................................... +133

пассажирский » ....................................... +20

Допустимые центровки для загруженного вертолета, мм:

передняя.................................................................. +370

задняя...................................................................... -95

3. АЭРОДИНАМИЧЕСКИЕ И ГЕОМЕТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВЕРТОЛЕТА

По аэродинамической схеме вертолет Ми-8 представляет собой фюзеляж с пятилопастным несущим, трехлопастным рулевым винтами и неубирающимися шасси.

Лопасти несущего винта прямоугольной формы в плане с хордой, равной 0,52 м. Прямоугольная форма в плане в аэродинамическом отношении счи­тается хуже других, но она проста в производстве. Наличие триммерных пластин на лопастях позволяет изменять их моментные характери­стики.

Профиль лопасти является важнейшей геометрической характеристикой несущего винта. На вертолете подобраны различные профили по длине ло­пасти, что заметно улучшает не только аэродинамические характеристики несущего винта, но и летные свойства вертолета. От 1-го до 3-го сечения при­менен профиль NACA-230-12, а от 4-го до 22-го - профиль NACA-230-12M (модифицированный) *. У профиля NACA-230-12M число Мкр = 0,72 при угле атаки нулевой подъемной силы. При увеличении углов атаки a°(рис. 1.2) Мкр уменьшается и при наивыгоднейшем угле атаки, при котором коэффициент подъемной силы С у = 0,6, Мкр = 0,64. В этом случае крити­ческая скорость в стандартной атмосфере над уровнем моря составит:

V KP == а Мкр = 341 0,64 = 218 м/с, где a- скорость звука.

Следовательно, на концах лопастей мож­но создавать скорость менее 218 м/с, при которой не будет появляться скачков уп­лотнения и волнового сопротивления. При оптимальной, частоте вращения несущего винта 192 об/мин окружная скорость кон­цов лопастей составит:

U = wr = 2 prn / 60 = 213,26 м/с, где w - угловая скорость;

r- радиус окруж­ности, описываемый концом лопасти.

Рис. 1.2. Изменение коэффициента подъемной силы С у от углов ата­ки a° и числа М профиля NACA-230-12M

Отсюда видно, что окружная скорость близка к критической, но не превышает ее. Лопасти несущего винта вертолета име­ют отрицательную геометрическую крутку, изменяющуюся по линейному закону от 5° у 4-го сечения до 0° у 22-го. На участке между 1-ми 4-м сечениями крутка отсутст­вует и установочный угол сечений лопасти на этом участке равен 5°. Крутка лопасти на такую большую величину существенно улучшила ее аэродинамические свойства и летные характеристики вертолета, в связи с чем более равномерно распределяется подъемная сила по длине лопасти.

* Отсек от 3-го до 4-го сечения является пе­реходным. Профиль лопасти несущего винта - смотри рис. 7.5.

Лопасти винта имеют переменную как абсолютную, так и относительную толщину профиля. Относительная толщина профиля с составляет в комле 13%, на участке от г=_0,23до 7=0,268- 12%, а на участке от г = 0,305 до конца лопасти- 11,38%. Уменьшение толщины лопасти к ее концу улучшает аэродинамические свойства вин­та в целом за счет увеличения критиче­ской скорости и Мкр концевых частей ло­пасти. Уменьшение толщины лопасти к концу приводит к уменьшению лобового сопротивления и снижению потребного кру­тящего момента.

Несущий винт вертолета имеет сравни­тельно большой коэффициент заполнения - 0,0777. Такой коэффициент дает возможность создать большую тягу при умеренном диаметре винта и тем самым удерживать в полете лопасти на небольших установочных углах, при которых углы атаки ближе к наивы­годнейшим на всех режимах полета. Это позволило увеличить к. п. д. винта и отодвинуть срыв потока на большие скорости.

Рис. 1.3. Поляра несущего винта вертолета на режиме висения: 1 - без влияния земли; 2 - с влиянием земли.

Аэродинамическая характеристика несущего винта вертолета представ­лена в виде его поляры (рис. 1.3), которая показывает зависимость коэффи­циента тяги Ср и коэффициента крутящего момента т кр от величины общего шага несущего винта <р. По поляре видно, что чем больше общий шаг несуще­го винта, тем больше коэффициент крутящего момента, а следовательно, больше коэффициент тяги. При наличии «воздушной подушки» тяга несущего винта будет больше, чем без нее при том же шаге винта и коэффициенте кру­тящего момента.

Лопасти рулевого винта прямоугольной формы в плане с профилем NACA-230M не имеют геометрической крутки. Наличие у втулки рулевого винта совмещенного горизонтального шарнира типа «кардан» и компенсатора взмаха позволяет обеспечить более ровное перераспределение подъемной си­лы по ометаемой винтом поверхности в полете.

Фюзеляж вертолета аэродинамически несимметричен. Это видно из кри­вых изменения коэффициентов подъемной силы фюзеляжа С 9ф и лобового сопротивления С в зависимости от углов атаки а ф (рис. 1.4). Коэффици­ент подъемной силы фюзеляжа равен нулю при угле атаки несколько больше 1 , поэтому и подъемная сила будет по­ложительной на углах атаки больше Г, а на углах атаки меньше 1 -отрицательной. Минимальное значение коэффициента лобо­вого сопротивления фюзеляжа С будет при угле атаки, равном нулю. Ввиду того что на углах атаки больше или меньше нуля ко­эффициент С ф увеличивается, выгодно со­вершать полет на углах атаки фюзеляжа, близких к нулю. С этой целью предусмот­рен угол наклона вала несущего винта впе­ред, составляющий 4,5°.

Фюзеляж без стабилизатора статически неустойчив, так как увеличение углов ата­ки фюзеляжа приводит к увеличению коэффициента продольного момента, а следовательно, и продольного момента, действующего на кабрирование и стремящегося к дальнейшему увеличению угла атаки фюзеляжа. Наличие стабилизатора на хвостовой балке фюзеля­жа обеспечивает продольную устойчивость последнему лишь на малых установочных углах от +5 до -5° и в диапазоне небольших углов атаки фюзеляжа от -15 до + 10°. На больших углах установки стабилизатора и больших углах атаки фюзеляжа, что соответствует полету на режиме авто­ротации, фюзеляж статически неустойчив. Это объясняется срывом потока со стабилизатора. В связи с наличием у вертолета хорошей управляемости и достаточных запасов управления на всех режимах полета на нем при­менен стабилизатор, не управляемый в полете с установочным углом - 6°.

Рис. 1.4. Зависимость коэффици­ента подъемной силы Суф и лобо­вогосопротивления Схф фюзеляжа от углов атаки a° фюзеляжа

В поперечном направлении фюзеляж устойчив лишь на больших отрица­тельных углах атаки -20° в диапазоне углов скольжения от -2 до + 6°. Это вызвано тем, что увеличение углов скольжения приводит к увеличению коэффициента момента крена, а следовательно, и поперечного момента, стре­мящегося и дальше увеличить угол скольжения.

В путевом отношении фюзеляж неустойчив практически на всех углах атаки при малых углах скольжения от -10 до +10°, на углах, больше указанных, характеристики устойчивости улучшаются. При углах сколь­жения 10° < b < - 10° фюзеляж нейтрален, а при скольжении больше 20° он приобретает путевую устойчивость.

Если рассматривать вертолет в целом, то хотя он и обладает достаточной динамической устойчивостью, но не вызывает больших затруднений при пилотировании даже без автопилота. Вертолет Ми-8 в общем оценен с удов­летворительными характеристиками устойчивости, а с включенными систе­мами автоматической стабилизации эти характеристики значительно улуч­шились, вертолету придана динамическая устойчивость по всем осям и по­этому пилотирование существенно облегчается.

4. КОМПОНОВКА ВЕРТОЛЕТА

Вертолет Ми-8 (рис. 1.5) состоит из следующих основных частей и систем: фюзеляжа, взлетно-посадочных устройств, силовой установки, трансмиссии, несущего и рулевого винтов, управления вертолетом, гидравлической систе­мы, авиационного и радиоэлектронного оборудования, системы отопления и вентиляции кабин, системы кондиционирования воздуха, воздушной и противообледенительной систем, устройства для внешней подвески грузов, такелажно-швартовочного и бытового оборудования. Фюзеляж вертолета включает носовую 2 и центральную 23 части, хвосто­вую 10 и концевую 12 балки. В носовой части, являющейся кабиной экипа­жа, размещены сиденья пилотов, приборные доски, электропульты, автопи­лот АП-34Б, командные рычаги управления. Остекление кабины экипажа обеспечивает хороший обзор; правый 3 и левый 24 блистеры снабжены меха­низмами аварийного сброса.

В носовой части фюзеляжа расположены ниши для установки контейне­ров с аккумуляторами, штепсельные разъемы аэродромного питания, труб­ки приемников воздушного давления, две рулежно-посадочные фары и люк с крышкой 4 для выхода к силовой установке. Носовая часть фюзеляжа от­делена от центральной части стыковочным шпангоутом № 5Н, в стенке которого имеется дверной проем. В проеме двери установлено откидное сиденье борт­механика. Спереди, на стенке шпангоута № 5Н, расположены этажерки ра­дио- и электрооборудования, сзади - контейнеры двух аккумуляторных батарей, коробка и пульт управления электролебедкой.

В центральной части фюзеляжа расположена грузовая кабина, для входа в которую слева имеется сдвижная дверь 22, снабженная механизмом ава­рийного сброса. У верхнего переднего угла проема сдвижной двери снару­жи крепится бортовая стрела. В грузовой кабине вдоль правого и левого бортов установлены откидные сиденья. На полу грузовой кабины располо­жены швартовочные узлы и электролебедка. Над грузовой кабиной разме­щены двигатели, вентилятор, главный редуктор с автоматом перекоса и не­сущим винтом, гидропанель и расходный топливный бак.

К узлам фюзеляжа снаружи крепятся амортизаторы и подкосы главных 6, 20 и передней / стоек шасси, подвесные топливные баки 7, 21. Впереди правого подвесного топливного бака расположен керосиновый обогреватель.

Грузовая кабина заканчивается задним отсеком с грузовыми створками. В верхней части заднего отсека расположен радиоотсек, в котором установ­лены панели под приборы радио- и электрооборудования. Для входа из гру­зовой кабины в радиоотсек и хвостовую балку имеется люк. Грузовые створ­ки закрывают проем в грузовой кабине, предназначенный для закатки и вы­катки колесной техники, погрузки и выгрузки крупногабаритных грузов.

В пассажирском варианте к специальным профилям, расположенным по полу центральной части фюзеляжа, крепятся 28 пассажирских кресел. По правому борту в задней части кабины расположен гардероб. Правая борто­вая панель имеет шесть прямоугольных окон, левая - пять. Задние борто­вые окна встроены в крышки аварийных люков. Грузовые створки в пасса­жирском варианте укороченные, на внутренней стороне левой створки рас­положено багажное отделение, а в правой створке размещены короба под контейнеры с аккумуляторами. В грузовых створках сделан проем под зад­нюю входную дверь, состоящую из створки и трапа.

Рис. 1.5 Компоновочная схема вертолета.

1-передняя нога шасси; 2-носовая часть фюзеляжа; 3, 24-сдвижные блистеры; 4-крышка люка выхода к двигателям; 5, 21-главные ноги шасси; 6-капот обогревателя КО-50; 7, 12-подвесные топливные баки; 8-капоты; 9-редук-торная рама; 10-центральная часть фюзеляжа; 11-крышка люка в правой грузовой створке; 12, 19-грузовые створки; 13-хвостовая балка; 14-стабилизатор; 15-концевая балка; 16-обтекатель; 17-хвостовая опора; 18-трапы; 20-щиток створки; 23-сдвижная дверь; 25-аварийный люк-окно.

К центральной части фюзеляжа пристыкована хвостовая балка, к узлам которой крепится хвостовая опора и неуправляемый стабилизатор. Внутри хвостовой балки в верхней ее части проходит хвостовой вал трансмиссии. К хвостовой балке пристыкована концевая балка, внутри которой установ­лен промежуточный редуктор и проходит концевая часть хвостового вала трансмиссии. Сверху к концевой балке крепится хвостовой редуктор, на ва­лу которого установлен рулевой винт.

Вертолет имеет неубирающееся шасси трехопорной схемы. Каждая стой­ка шасси снабжена жидкостно-газовыми амортизаторами. Колеса передней стойки самоориентирующиеся, колеса главных стоек снабжены колодочными тормозами, для управления которыми вертолет оборудован воздушной сис­темой.

Силовая установка включает два двигателя ТВ2-117А и системы, обеспечивающие их работу.

Для передачи мощности от двигателей к несущему и рулевому винтам, а также для привода ряда агрегатов используется трансмиссия, состоящая из главного, промежуточного и хвостового редукторов, хвостового вала, вала привода вентилятора и тормоза несущего винта. Каждый двигатель и главный редуктор имеют свою автономную маслосистему, выполненную по прямой одноконтурной замкнутой схеме с принудительной циркуляцией мас­ла. Для охлаждения маслорадиаторов двигателей и главного редуктора, стартер-генераторов, генераторов переменного тока, воздушного компрес­сора и гидронасосов на вертолете предусмотрена система охлаждения, со­стоящая из высоконапорного вентилятора и воздухопроводов.

Двигатели, главный редуктор, вентилятор и панель с гидроагрегатами закрыты капотом. При открытых крышках капота обеспечивается свобод­ный доступ к агрегатам силовой установки, трансмиссии и гидросистемы, при этом открытые крышки капота двигателей и главною редуктора являются рабочими площадками для выполнения технического обслуживания систем вертолета.

Вертолет оборудован средствами пассивной и активной защиты от пожара. Продольная и поперечная противопожарные перегородки делят под­капотное пространство на три отсека: левого двигателя, правого двигателя, главного редуктора. Активная противопожарная система обеспечивает пода­чу огнегасящего состава из четырех баллонов в горящий отсек.

Несущий винт вертолета состоит из втулки и пяти лопастей. Втулка имеет горизонтальные, вертикальные и осевые шарниры и снабжена гидравличес­кими демпферами и центробежными ограничителями свеса лопастей. Лопасти цельнометаллической конструкции имеют визуальную систему сигнали­зации повреждения лонжерона и электротепловое противообледенительное устройство.

Рулевой винт толкающий, изменяемого в полете шага. Он состоит из втулки карданного типа и трех цельнометаллических лопастей, снабженных электротепловым противообледенительным устройством.

Управление вертолетом сдвоенное состоит из продольно-поперечного уп­равления, путевого управления, объединенного управления «Шаг - газ» и управления тормозом несущего винта. Кроме того, имеется раздельное уп­равление мощностью двигателей и их остановом. Изменение общего шага не­сущего винта и продольно-поперечное управление вертолетом осуществляют­ся с помощью автомата перекоса.

Для обеспечения управления вертолетом в систему продольного, попе­речного, путевого управления и управления общим шагом включены по не­обратимой схеме гидроусилители, для питания которых на вертолете предус­мотрена основная и дублирующая гидросистемы.

Установленный на вертолете Ми-8 четырехканальный автопилот АП-34Б обеспечивает стабилизацию вертолета в полете по крену, курсу, тангажу и высоте.

Для поддержания в кабинах нормальных температурных условий и чис­тоты воздуха вертолет оборудован системой отопления и вентиляции, кото­рая обеспечивает подачу подогретого или холодного воздуха в кабины эки­пажа и пассажиров. При эксплуатации вертолета в районах с жарким клима­том вместо керосинового обогревателя могут быть установлены два борто­вых фреоновых кондиционера.

Противообледенительная система вертолета защищает от обледенения лопасти несущего и хвостового винтов, два передних стекла кабины экипа­жа и воздухозаборники двигателей.

Противообледенительное устройство лопастей винтов и стекол кабины экипажа - электротеплового, а воздухозаборников двигателей - воздушнотеплового действия.

Установленное на вертолете авиационное и радиоэлектронное оборудова­ние обеспечивает выполнение полетов днем и ночью в простых и сложных ме­теорологических условиях.

Ми-8 (В-8, изделие «80», по НАТО: Mi-8 Hip - «бедро») - cоветский/российский многоцелевой вертолёт, созданный ОКБ имени М. Л. Миля в начале 1960-х годов. Данная машина является самым массовым двухдвигательным вертолётом в мире, а также входит в список самых массовых вертолётов в истории. Широко эксплуатируется во многих странах мира для выполнения большинства гражданских и военных задач.

История

Первый прототип В-8 взлетел 9 июля 1961 года; второй прототип В-8А - 17 сентября 1962 года. После ряда доработок Ми-8 был принят на вооружение советских ВВС в 1967 году и показал себя настолько удачной машиной, что закупки Ми-8 для российских ВВС продолжаются и в наше время. Ми-8 эксплуатирется более чем в 50 странах, включая Индию, Китай и Иран.

Модернизация вертолёта Ми-8, закончившаяся в 1980 г., привела к созданию усовершенствованного варианта этой машины - Ми-8МТ (изделие «88», при поставках на экспорт полчившему обозначение Ми-17), который отличается улучшенной силовой установкой (2 двигателя ТВ3-117), а так же наличием вспомогательной силовой установки. Ми-17 не столь широко распространен и используется примерно в 20 странах мира.

В 1991 г. стартовало производство новой гражданской транспортной модификации Ми-8АМТ (экспортный вариант называется Ми-171Е), а в конце 1990-х - военной транспортно-штурмовой модификации Ми-8АМТШ (Ми-171Ш).

В 2014 году был поставлен заказчику 3500-й вертолёт семейства Ми-17.

Конструкция

Вертолёт одновинтовой схемы с 5-лопастным несущим и 3-лопастным рулевым винтами. Крепление лопастей несущего винта - шарнирное (вертикальный, горизонтальный и осевой шарниры), а лопастей рулевого винта - совмещённое (горизонтальный и осевой), карданного типа. Трансмиссия вертолёта Ми-8 такая же как и вертолёте Ми-4. Лопасти несущего винта цельнометаллические, состоят из полого лонжерона, прессованного из алюминиевого сплава, к задней кромке которого приклеены 24 отсека (на некоторых версиях 23) с сотовым заполнителем из алюминиевой фольги, образующих профиль. Все лопасти несущего винта оснащены пневматической сигнализацией повреждения лонжерона. Ми-8 оснащён электрической противообледенительной системой лопастей, которая работает как в автоматическом, так и в ручном режимах, и питается переменным напряжением 208 вольт. При отказе одного из двигателей в полёте другой двигатель автоматически выходит на повышенную мощность, при этом горизонтальный полёт выполняется без снижения высоты. На основном режиме несущий винт вращается на оборотах 192 мин-1, рулевой - 1445 мин-1. В системе управления вертолётом используются гидроусилители - три КАУ-30Б (комбинированный агрегат управления) в управлении несущим винтом и один РА-60Б (рулевой агрегат) в управлении рулевым винтом.

Шасси трёхопорное, неубирающееся, с самоориентирующейся по полёту передней стойкой. Для предотвращения касания земли рулевым винтом есть хвостовая опора. Система внешней подвески вертолёта предоставляет возможность перевозить грузы массой до 3 т. Ми-8 оснащён четырёхканальным автопилотом АП-34, обеспечивающим стабилизацию крена, тангажа и направления, а также высоты полёта (+...-50м). В пассажирском варианте в салоне вертолёта могут устанавливаться до 18 кресел, в транспортном варианте оборудован откидными скамейками на 24 места. Для поддержания комфортной температуры в кабине экипажа и грузовой кабине, вертолёт оснащён системой обогрева, используется керосиновый обогреватель КО-50, и вентиляцией. Навигационно-пилотажные приборы и радиооборудование во всех модификациях вертолёта позволяют совершать полёты в любое время суток при любой погоде.

Вертолёты разных модификаций весьма существенно различаются по составу оборудования. Ранние вертолёты (Ми-8, Ми-8Т) оборудованы двумя двигателями ТВ2-117 мощностью 1500 лс, с 10-ступенчатым компрессором и запуском от установленного на каждом двигателе стартёр-генератора ГС-18ТО. При пуске первого двигателя его стартёр-генератор питается от шести бортовых аккумуляторных батарей 12САМ28 (стартёрная авиационная моноблочная ёмкостью 28 Ач) напряжением 24 В, второго двигателя - от стартёр-генератора уже запущенного двигателя, и трех аккумуляторов. При запущенных двигателях ГС-18ТО выдают напряжение 27 вольт в основную систему электроснабжения. Четыре аккумулятора установлены в кабине пилота под этажерками электро и радиооборудования, по два с каждой стороны, оставшиеся два за пилотской кабиной в грузовой кабине, в пассажирском варианте в задней части за перегородкой салона. Несмотря на относительно небольшую ёмкость, они способны обеспечить 5 запусков двигателей подряд на земле и в воздухе на высотах до 3 км, при этом отдают ток 600-800 ампер, при работе двигателей заряжаются от генераторов постоянного тока и автоматически выключаются при достижении номинальной ёмкости или включаются при падении напряжения в бортовой сети (при отказе генераторов) при помощи дифференциально-минимальных реле ДМР-600Т, системы контроля работы генераторов.

Трёхфазное напряжение 36 В для питания гироскопических приборов даёт один из двух преобразователей ПТ-500Ц (основной или резервный), однофазный ток напряжением 208 В частотой 400 Гц для питания элементов обогрева винтов и лобовых стёкол - установленный на главном редукторе генератор СГО-30У. Также от СГО-30У через однофазный трансформатор ТС/1-2, питающий радио- и навигационное оборудование, а от него - трансформатор Тр-115/36, питающий однофазным напряжением 36 В приборы контроля двигателей и трансмиссии, а через трансформатор 115/7.5 - питание контурных огней несущего винта. При отказе СГО-30У элементы обогрева лопастей отключаются, остальное оборудование автоматически переходит на питание от преобразователя ПО-750А.

Вертолёты поздних серий (Ми-8МТ, Ми-17 и др.) значительно модернизированы. Двигатели заменены на более мощные (2250 лс) ТВ3-117 с 12-ступенчатым компрессором и воздушным запуском, для подачи воздуха к воздушным стартёрам двигателей установлена ВСУ АИ-9В, стартёр-генератор СТГ-3 которой может при запущенной ВСУ выдавать в бортсеть напряжение 27 вольт мощностью 3 кВт в течение 30 минут. Главная система электроснабжения напряжением 208 В частотой 400 Гц питается от двух генераторов СГС-40ПУ, стоящих на главном редукторе. В системе 27 В для запуска ВСУ и аварийного питания установлены две аккумуляторных батареи 12САМ-28, для основного питания при работающих двигателях - три выпрямительных устройства ВУ-6А. От первого генератора питаются ВУ № 1, элементы обогрева винтов и трансформатор ТС310С04Б (мощностью 1 кВт) питания трёхфазной сети 36 В, от правого генератора - ВУ № 2 и № 3, обогрев стёкол и пылезащитного устройства (ПЗУ) двигателей, трансформатор ТС/1-2.

При отказе генератора № 1 ТС310С04Б автоматически переключается на генератор № 2, при отказе обоих генераторов или самого трансформатора запускается преобразователь ПТ-200Ц. При отказе генератора № 2 ТС/1-2 переключается на генератор № 1, при отказе обоих генераторов или самого трансформатора запускается преобразователь ПО-500А. Также при отказе генератора № 2 на генератор № 1 переключается ВУ-6А № 3.

На вертолёте две гидросистемы - основная и дублирующая, давление в каждой создаётся отдельным насосом НШ-39М, установленным на главном редукторе. Давление регулируется в пределах 45+-3 … 65+8-2 кгс/кв.см. автоматами ГА-77В разгрузки насосов, поддерживается гидроаккумуляторами - двумя в основной системе и одним в дублирующей. Гидропитание потребителей - РА-60Б управления рулевым винтом, КАУ-30Б общего шага несущего винта, двух КАУ-30Б продольного и поперечного управления, подвижного упора в системе управления рулевым винтом и фрикциона ручки «Шаг-Газ» - включается раздельными электромагнитными кранами ГА192.

Модификации

Опытные

В-8 - Первый опытный экземпляр с одним ГТД (газотурбинный двигатель) АИ-24В (одновальный турбовинтовой двигатель с 10-ступенчатым осевым компрессором, кольцевой камерой сгорания и трехступенчатой турбиной) конструкции А. Г. Ивченко. Первый полёт был совершён 24 июня 1961 года.

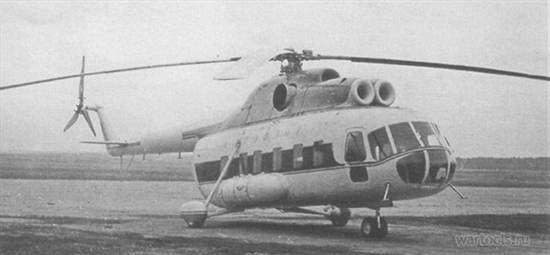

-В-8А - Второй опытный экземпляр с двумя ГТД ТВ2-117 (авиационный турбовальный двигатель)

В-8АТ - Третий опытный экземпляр.

В-8АП - Четвёртый опытный экземпляр.

Пассажирские

Ми-8П - пассажирский вертолёт имеет 28 мест. Оснащён иллюминаторами прямоугольной формы.

Ми-8ПА - модификация Ми-8П с двигателями ГТД ТВ2-117Ф (предназначен для работы в сложных климатических условиях)

Транспортные

Ми-8Т - транспортно-десантный вертолёт предназначенный для ВВС.

Ми-8ТС - экспортный вариант Ми-8Т созданный специально для ВВС Сирии, доработанный для условий сухого климата.

Многоцелевые

Ми-8ТВ - «Транспортный, вооружённый». состоит на вооружении ВВС СССР с 1968 года. Отличается установкой направляющих для 4-х ПТУР 9M14M «Малютка», пулемёта А-12,7, бронированием кабины пилотов, капотов редуктора и двигателей, бронестёклами кабины пилотов (в основном лобовых).

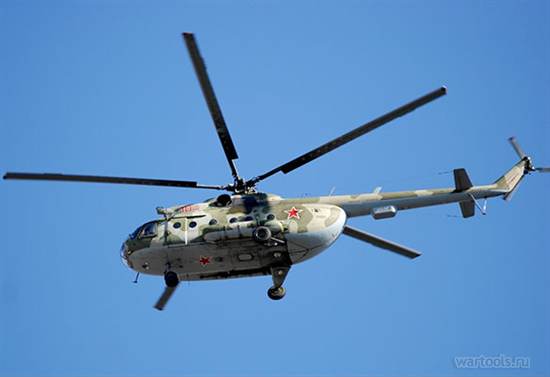

Ми-8АТ - вертолёт с двигателями ТВ2-117АГ.

Ми-8АВ - воздушный минный заградитель для сухопутных войск. Оснащался миноукладчиком ВМР-1. Который мог устанавливать от 64 (в первых модификациях) до 200 мин.

Ми-8АД - модификация воздушного минного заградителя для сухопутных войск, созданный для постановки малогабаритных неизвлекаемых противопехотных мин.

Ми-8МТ - модификация с двигателями ТВ3-117.

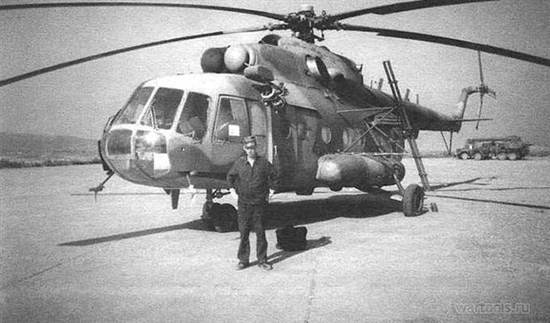

Ми-8МТВ или Ми-8МТВ-1 - модификация с двигателями ТВ3-117ВМ, ТВ3-117ВМ серии 02, ВК-2500-03. Серийное производство начато в Казани в 1988 году.

Ми-8МТВ-5 - заменена форма носовой части («дельфиний нос»). С конца 2013 года оборудована изделием БУР «Тест-1» вместо САРПП-12ДМ (САРПП-12Д1М).

Ми-8МТКО - вариант со светотехникой, адаптированной к применению пилотажной системы ночного видения.

Ми-17-1В - вариант Ми-8МТВ предназначенный на экспорт

Ми-8АМТ (экспортное обозначение - Ми-171Е) - вариант Ми-8МТВ с небольшими изменениями, производимый на авиационном заводе в Улан-Уде (с 1991 года). Имеются разные модификации: пассажирский, транспортный, поисково-спасательный, VIP-салон и т.д.

Ми-171 - модификация вертолёта Ми-8АМТ, имеет сертификат, выданный Межгосударственным авиационным комитетом.

Ми-171А1 - модификация вертолёта Ми-8АМТ, соответствующая Нормами лётной годности винтокрылых аппаратов США FAR-29.

Ми-17КФ - модификация Ми-8МТВ-5 с авионикой фирмы Honeywell. Создан ОКБ имени Миля совместно с КВЗ по заказу канадской компании Kelowna Flightcraft. Первый полёт совершён 3 августа 1997.

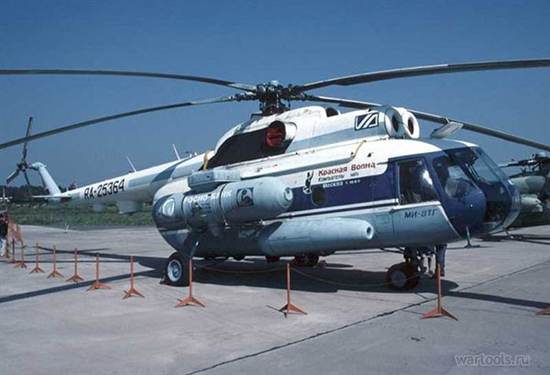

Ми-8ТГ - модификация Ми-8П с политопливными ГТД ТВ2-117Г (Улучшенный вариант ТВ2-117А с дополнительным графитовым уплотнением подшипников. Двигатели ТВ2-117А при ремонте дорабатываются до ТВ2-117АГ)

Ми-14 - многоцелевой вертолёт-амфибия.

Ми-18 - является удлинённым вариантом Ми-8МТ. Серийно не производится.

Ми-8МСБ - украинская модификация с двигателями ТВ3-117ВМА-СБМ1В 4Е серии, для ВВС (принят на вооружение в апреле 2014) и на экспорт.

Ми-8ТЭЧ-24 - летающая технико-эксплуатационная часть. Оборудована слесарным, электротехническим, контрольно-поверочным и другим оборудованием используемым во время эксплуатации и ремонта вертолётной техники.

Ми-8ТЗ - заправщик и транспортировщик топлива.

Ми-8БТ - буксировщик трала.

Ми-8СП - специальный морской спасательный.

Ми-8СПА - поисково-спасательный вертолёт для поиска космонавтов и экипажей других летательных аппаратов в случае приводнения.

Ми-8ТЛ - лесопожарная модификация, снабжённая системой массированного сброса воды и водяной пушкой.

Ми-8С - штабной вертолёт оснащённый круглыми иллюминаторами.

Ми-8ПС - штабной вертолёт оборудованный квадратными иллюминаторами.

Ми-8КП - специализированный командный пункт для проведения широкомасштабных комплексных поисково-спасательных операций.

Ми-8ГР или Ми-8Р - вертолёт-разведчик предназначенный для визуального наблюдения и фотографирования в прифронтовой полосе.

Ми-8К - артиллерийский корректировщик.

Ми-8ТАКР - вертолёт с комплексом телевизионного наблюдения.

Ми-8ВД - вертолёт радиационно-химической разведки.

Ми-8С - модификация вертолёта с комбинированной силовой установкой из турбовальных двигателей, работающих на несущий винт, и тягового турбореактивного.

Ми-8МТЛ- разведчик с возможностью одновременного применения тепловизионной разведки и радиоперехвата с точным определением координат цели.

Ми-8МТЮ - Был сконструирован в единственном экземпляре. Создан специально для обнаружения спускаемых аппаратов, малоразмерных надводных целей, в носу расположена антенна РЛС. Используется Украинскими ВВС.

Ми-АМТ-1 - оборудован салоном повышенной комфортности (VIP-салон) для правительственного авиаотряда Президента РФ

Воздушные командные пункты

Ми-8ВКП или Ми-8ВзПУ - воздушный командный пункт.

Ми-8ИВ или Ми-9 - воздушный командный пункт предназначенный для командиров дивизий, серийная модификация.

Ми-9 - воздушный командный пункт для командиров мотострелковых и танковых дивизий. Оборудован автоматизированным комплексом связи. Сконструирован в 1987 году на базе Ми-8МТ.

Ми-9Р - воздушный командный пункт созданный специально для командиров ракетных дивизий РВСН. Оснащён автоматизированным комплексом связи. Сконструирован в 1987 году на базе Ми-8МТ.

Медицинские

Ми-8МБ - воздушный госпиталь. Сконструирован на базе Ми-8Т.

Ми-8МТБ - бронированный воздушный госпиталь. Создан на базе Ми-8МТ.

Ми-8МТВМ - медицинская модификация Ми-8МТВ.

Ми-8МТВ-МПС - медицинский поисково-спасательный вертолёт созданный на базе Ми-8МТВ.

Ми-17Г - вариант воздушного госпиталя созданный для экспорта.

Ми-17-1ВА «Амбулатория» - вариант Ми-8МТВ в санитарном варианте сконструированный для экспорта.

Постановщики помех

Ми-8СМВ - постановщик помех, оснащённый станцией постановки помех «Смальта-В» (Смальта-вертолётная).

Ми-8ПП - вертолёт РЭБ (радиоэлектронной борьбы), по некоторым данным оборудован комплексом «Поле», но в 70-80 гг. комплексы РЭБ принято было называть названиями растений, вполне возможно, этот вариант просто путают с ранними версиями Ми-8ППА.

Ми-8ППА - вертолёт РЭБ, оборудованный станциями «Азалия» и «Фасоль», по данным некоторых источников - доработанная версия Ми-8ПП.

Ми-8МТП - постановщик помех.

Ми-8МТПБ - постановщик помех.

Ми-8МТПИ - постановщик помех.

Ми-8МТПШ - постановщик помех.

Ми-8МТД - постановщик помех.

Ми-8МТР1 - постановщик помех.

Ми-8МТР2 - постановщик помех.

Ми-8МТС - постановщик помех.

Ми-8МТШ1 - постановщик помех.

Ми-8МТШ2 - постановщик помех.

Ми-8МТШ3 - постановщик помех.

Ми-8МТЯ - постановщик помех.

Ми-8МТ1С - постановщик помех.

Сельскохозяйственные

Ми-8АТС - сельскохозяйственный вариант вертолёта с устройствами распыления удобрений. Сконструирован на базе Ми-8Т.

Ми-8МТСх - сельскохозяйственный вертолёт. Разработан на базе Ми-8МТ.

Ударные

Ми-8АМТШ (экспортное обозначение - Ми-171Ш) - транспортно-штурмовой вертолёт, оборудован комплектом вооружения, эквивалентным Ми-24, комплексом броневой защиты экипажа и приспособлен под применение техники ночного видения. На авиасалоне Фарнборо-99 получил обозначение «Терминатор». С конца 2011 года оборудован бортовым устройством регистрации «Тест-1» вместо САРПП-12. С конца 2013 года оборудуется изделием БУР «Тест-1» с расширенным перечнем регистрируемых параметров (40 аналоговых и 28 разовых).
Защита: ЭВУ, бронеплиты стальные, автомат выброса ЛЦ (Ложная цель - устройство, сооружение, образование или средство, имитирующее реальный защищаемый объект по сигнальным характеристикам, параметрам движения (если объект движется) и иным существенным для распознавания признакам и предназначенное для отвлечения средств радиоэлектронного вооружения от действительной цели (защищаемого объекта)), постановщик помех, защищенные топливные баки.

Возможности: спуск на лебедке до 4-х человек одновременно, рампа, поисковой прожектор ИК, очки ночного видения, камера инфрокрасного излучения.

Вооружение С-8 ракеты в блоках, ракеты Атака.

Ми-8АМТШ-1 - модификация Ми-8АМТШ, оборудованная комплексом вооружения в сочетании с салоном повышенной комфортности (VIP-салон)

ТТХ Ми-8

	В-8			Ми-18
Год постройки	1961	1965	1965	1975	1980	1987	1991	1991	2014
Экипаж, чел.	3	3	3	3	3	3	3	3
Число пассажиров (десантников)	18	28	24	24	30	24	27	26
Длина (с вращ. винтами), м.		25,31	25,31	25,31	25,31	25,31	25,31	25,31	25,31
Высота (с вращ. рулевым винтом), м		5,54	5,54	5,54	5,54	5,54	5,54	5,54	5,54
Диаметр несущего винта, м	21	21,3	21,3	21,3	21,3	21,3	21,3	21,3	21,3
Масса пустого, кг	5726	7000	6934	7200	7550	7381	6913	7514
Нормальная взлётная масса, кг	-	11570	11100	11100	11500	11100	11100	11878
Максимальная взлётная масса, кг	-	12000	12000	13000	13000	13000	13000	нет данных	12500
Двигатели	1 х АИ-24В	2 х ТВ2-117	2 х ТВ2-117	2 х ТВ3-117МТ	2 х ТВ3-117МТ	2 х ТВ3-117ВМ	2 х ТВ3-117ВМ	2 х ТВ3-117ВМ	2 х ТВ3-117ВМА-СБМ1В 4Е
Мощность двигателей (на взлётном режиме)	1 х 1900 л. с.	2 х 1500 л. с.	2 х 1500 л. с.	2 х 1900 л. с.	2 х 1900 л. с.	2 х 2000 л. с.	2 х 2000 л. с.	2 х 2000 л. с.	2 х 1500 л. с.
Максимальная скорость, км/ч	-	250	260	250	270	250	250	250	260
Крейсерская скорость, км/ч	-	225	225	220	240	240	230	230	225
Динамический потолок, м	-	4200	4500	5000	5550	6000	6000	6000	9150
Практическая дальность, км	-	425	480	520	580	590	570	715	600

Дальность полёта, км:
-при дополнительных топливных баков 1300
-при максимальном запасе авиатоплива 800
-при максимальной загрузке 550
-Расход авиатоплива, т/час 0,72

Боевое применение МИ-8

Шестидневная война (1967) - по крайней мере 3 египетских Ми-8 уничтожены израильской авиацией на аэродромах.
-Эфиопо-сомалийская война (1977-1978)
-Афганская война (1979-1989) - 40-я армия потеряла 174 вертолёта Ми-8; потери вертолётов пограничных войск, САВО и афганской армии неизвестны. Во время афганского конфликта был зафиксирован случай сбития Ми-8 из старой английской винтовки Ли-Энфилд («бур»).
-Грузино-абхазская война (1992-1993)
-Ирано-иракская война (1980-1988) - в воздухе иранскими истребителями были сбиты 6 иракских Ми-8. Общие потери иракских вертолётов неизвестны.
-Война Пакиша (1981) - огнём извинтовок FAL был сбит один перуанский вертолёт Ми-8
-Война в Карабахе
-Первая чеченская война (1994-1996)
-Эфиопо-эритрейский конфликт (1998-2000)
-Вторжение боевиков в Республику Дагестан (1999) - российская армия потеряла как минимум три Ми-8.
-Каргильская война (1999)
-Операция НАТО против Югославии (1999) В 1999 году сербский Ми-8 сбил из пулемёта разведывательный БПЛА. В 2000 году произошёл подобный случай.
-Вторая чеченская война (1999)
-Война в Афганистане (с 2001)
-Война в Ираке
-Операция Бутана против ассамского сопротивления 2003
-Вооружённый конфликт в Южной Осетии (2008)
-Гражданская война в Сирии (с 2011)
-Вооруженный конфликт на востоке Украины (2014)

Эксплуатируется:

Используется в более чем 50 странах мира

Россия - 534в 2010 поставлено в строй 34 Ми-8 (22 Ми-8АМТШ остальные Ми-8АМТ и Ми-8МТВ) на авиабазы Будённовска и Кореновска (10 Ми-8). 53 Ми-8АМТШ в 2013
-Азербайджан
-Алжир
-Аргентина - в 2010-11 заключён контракт на шесть Ми-171Е для полётов с побережья Аргентины в Антарктиду
-Армения - по состянию 2014 закуплены еще и 3 м-17в
-Ангола
-Афганистан - заключён договор на поставку 21 военно-транспортных Ми-17В5.
-Бангладеш
-Бразилия - 2011 году изготовлены три Ми-171А1 для авиакомпании «ATLAS».
-Белоруссия
-Болгария
-Босния и Герцеговина
-Буркина-Фасо
-Бутан
-Венесуэла - 20 Ми-17 (на вооружении ВВС страны), 6 Ми-17 заказаны.
-Венгрия
-Вьетнам
-Гана
-Гайана
-Германия
-Грузия - в 2011 году, на вооружении имелось 17 шт. Ми-8Т
-Джибути
-Замбия
-Египет
-Индия - эксплуатируется большое количество вертолётов Ми-8 и Ми-17, запланирована поставка ещё 80 вертолётов, Ми-17В-5.
-Индонезия - 6 Ми-17-В5 поставлены в июле 2008 по договору, заключённому в 2005 году.
-Ирак - в 2010 году США сделали заказ для ВВС Ирака на 80 вертолётов Ми-17 (из них 46 бывших в употреблении), к 2012 году поставлены 68.
-Иран - 5 Ми-171 заказаны, из которых 2 уже поставлены.
-Казахстан
-Камерун - в 2013 году заключён договор на поставку партии Ми-17.
-Канада
-Кения
-Кипр
-Киргизия
-Китай
-Северная Корея
-Колумбия
-Куба - в 2011 году, на вооружении имелось 2 шт. Ми-8Р и 8 шт. Ми-17
-Латвия - по состоянию на 2011 год, на вооружении имелось 4 шт. Ми-17
-Ливия
-Литва - в 2011 году, на вооружении имелось девять Ми-8
- Македония
-Мексика
-Молдавия
-Монголия
-Мьянма
-Непал
-Нигерия
-Никарагуа - по состоянию на 2011 год, 16 шт. Ми-17 состоит на вооружении
-ОАЭ
-ООН
-Пакистан
-Приднестровье
-Польша
-Перу - В 2010 приобретено 6 Ми-171Е и Ми-171Ш.
-Румыния - в 1968 году поставлено 25 шт. Ми-8Т и 14 шт. Ми-8ПС, в 1985 году - ещё 3 шт. Ми-17; в 1990е годы для полиции приобретены ещё два Ми-17, один Ми-17-1В и один Ми-17-1ВА; в 2001 году сняты с вооружения армии (поставлены на хранение и переданы в МВД).
-Сирия
-Сербия
-Словакия
-Судан - 6 шт закуплено в 2012 году, в 2013 году заключён контракт на поставку 16 транспортных Ми-8. Полиция Судана - 1 Ми-17В-5 (б/н 101, серийный номер 736М07)
-США - 70 шт Ми-17В5 приобретено для миссий в Афганистане.
-Сьерра-Леоне
-Таджикистан
-Туркмения
-Турция - в 1993 году заказаны и в 1995 году поставлены 19 шт. Ми-17-1В для жандармерии, в 2007 году один вертолёт разбился по техническим причинам
-Украина
-Узбекистан
-Финляндия
-Чад
-Черногория
-Чехия
-Хорватия
-Шри-Ланка
-Эквадор
-Эритрея
-Эстония
-Южная Корея. Полиция Республики Корея - 3 Ми-172, по состоянию на начало 2014 года.
-ЮАР
-Южный Судан

Вертолеты России и мира видео, фото, картинки смотреть онлайн занимают важное место в общей системе народного хозяйства и Вооруженных Сил, с честью выполняя возложенные на них гражданские и военные задачи. По образному выражению выдающегося советского ученого и конструктора МЛ. Миля, «сама наша страна как бы “сконструирована” для вертолетов». Без них немыслимо освоение бескрайних и непроходимых пространств Крайнего Севера, Сибири и Дальнего Востока. Вертолеты стали привычным элементом пейзажа наших грандиозных строек. Они широко применяются как транспортное средство, в сельском хозяйстве, строительстве, спасательной службе, военном деле. При выполнении ряда операций вертолеты просто незаменимы. Кто знает, здоровье скольких людей было спасено экипажами вертолетов, принявших участие в ликвидации последствий аварии на Чернобыльской АЭС. Жизни тысяч советских солдат спасли боевые «вертушки» в Афганистане.

Русские вертолеты прежде чем стать одними из основных современных транспортных, технологических и боевых средств, вертолеты прошли длинный и не всегда гладкий путь развития. Идея подъема в воздух с помощью несущего винта зародилась у человечества едва ли не раньше, чем идея полета на фиксированном крыле. На ранних этапах истории авиации и воздухоплавания создание подъемной силы путем «ввинчивания в воздух» было популярнее других способов. Этим объясняется обилие проектов винтокрылых летательных аппаратов в XIX - начале XX вв. Только четыре года отделяют полет самолета братьев Райт (1903 г.) от первого подъема человека в воздух на вертолете (1907 г.).

Лучшие вертолеты использовали ученые и изобретатели, они долго колебались, какому способу отдать предпочтение. Однако к концу первого десятилетия XX в. менее энергоемкий и более простой с точки зрения аэродинамики, динамики и прочности самолет вырвался вперед. Успехи его были впечатляющими. Прошло почти 30 лет, прежде чем создателям вертолетов удалось наконец сделать свои аппараты работоспособными. Уже в годы второй мировой войны вертолеты пошли в серийное производство и начали применяться. По окончании войны возник так называемый «вертолетный бум». Многочисленные фирмы принялись строить образцы новой перспективной техники, но не все попытки увенчались успехом.

Боевые вертолеты России и США Построить по-прежнему было сложнее, чем самолет аналогичного класса. Военные и гражданские заказчики не спешили ставить в ряд с уже привычными самолетами авиационную технику нового типа. Только эффективное применение американцами вертолетов в начале 50-х гг. в войне в Корее убедило рад военачальников, в том числе и советских, в целесообразности использования этого летательного аппарата вооруженными силами. Однако многие, как и раньше, продолжали считать вертолет «временным заблуждением авиации». Потребовалось еще более десяти лет, пока вертолеты окончательно не доказали свою исключительность и незаменимость в выполнении рада военных задач.

Вертолеты РФ сыграли большую роль в создании и разработках российских и советских ученых, конструкторов и изобретателей. Их значение столь велико, что даже дало основание одному из основоположников отечественного вертолетостроения академику Б.Н. Юрьеву считать наше государство «родиной вертолетов». Данное утверждение, конечно, слишком категорично, но нашим вертолетчикам есть чем гордиться. Это научные труды школы Н.Е. Жуковского в дореволюционный период и впечатляющие полеты вертолета ЦАГИ 1-ЭА в довоенные годы, рекорды послевоенных вертолетов Ми-4, Ми-6, Ми-12, Ми-24 и уникальное семейство вертолетов «Ка» соосной схемы, современные Ми-26 и Ка-32 и многое, многое другое.

Новый вертолет России относительно неплохо освещен в книгах и статьях. Незадолго до своей смерти Б.Н. Юрьев приступил к написанию фундаментального труда «История вертолетов», но успел подготовить только главы, касавшиеся его собственных работ в 1908 - 1914 гг. Отметим, что недостаточное внимание к истории такой отрасли авиации, как вертолетостроение, характерно и для зарубежных исследователей.

Военные вертолеты России по-новому освещающие историю разработки вертолетов и их теории в дореволюционной России, вклад отечественных ученых и изобретателей в мировой процесс развития этого вида техники. Обзор дореволюционных отечественных работ по винтокрылым летательным аппаратам, в том числе и ранее неизвестных, а также их анализ были даны в соответствующей главе в книге «Авиация в России», подготовленной к печати в 1988 г. ЦАГИ. Однако ее небольшой объем существенно ограничил размеры приведенной информации.

Гражданские вертолеты в своих лучших окрасках. Предпринята попытка как можно более полно и всесторонне осветить деятельность отечественных энтузиастов вертолетостроения. Поэтому описывается деятельность ведущих отечественных ученых и конструкторов, а также рассматриваются проекты и предложения, авторы которых значительно уступали им по своим знаниям, но вклад которых нельзя было не учитывать. Тем более что в некоторых проектах, отличавшихся в общем сравнительно не высоким уровнем проработки, также встречаются интересные предложения и идеи.

Название вертолетов обозначившими существенные качественные изменения в этом виде техники. Такими событиями являются начало постоянной и систематической разработки проектов вертолетов; постройка первых натурных вертолетов, способных оторваться от земли, и начало серийного производства и практического применения вертолетов. В данной книге рассказывается о ранних этапах истории вертолетостроения: от зарождения идеи подъема в воздух посредством винта до создания первых вертолетов, способных оторваться от земли. Вертолет, в отличие от самолета, махолета и ракеты, не имеет прямых прообразов в природе. Однако винт, с помощью которого создается подъемная сила вертолета, был известен еще с античных времен.

Маленькие вертолеты несмотря на то что были известны воздушные винты и существовали эмпирические прообразы вертолетов, идея использования несущего винта для подъема в воздух не получила распространения до конца XVIII в. Все разрабатывающиеся в то время проекты винтокрылых аппаратов оставались неизвестными и были обнаружены в архивах много веков спустя. Как правило, сведения о разработке таких проектов сохранились в архивах наиболее выдающихся ученых своего времени, таких, как Го Хун, Л. да Винчи, Р. Гук, М.В. Ломоносов, которым в 1754 г. была создана «аэродромическая машина».

Частные вертолеты за короткое время были созданы буквально десятки новых конструкций. Это было состязанием самых разнообразных схем и форм, как правило» одно- или двухместных аппаратов, имевших главным образом экспериментальное назначение. Естественным заказчиком этой дорогой и сложной техники были военные ведомства. Первые вертолеты в разных странах получили назначение связных и разведывательных военных аппаратов. В развитии вертолетов, как и во многих других областях техники, можно четко различить две линии развития - но размерности машин, т е. количественную» и почти одновременно возникшую линию развития качественного совершенствования летательных аппаратов внутри определенной размерной или весовой категории.

Сайт о вертолетах на котором содержится наиболее полное описание. Применяется ли вертолет для геологической разведки, сельскохозяйственных работ или для перевозки пассажиров - определяющую роль играет стоимость часа эксплуатации вертолета Большую долю в ней составляет амортизации, т е. цена, поделенная на срок его службы. Последний определяется ресурсом агрегатов, г, е. их сроком службы. Проблема повышения усталостной прочности лопастей, валов и трансмиссий, втулок несущего винта и других агрегатов вертолета стала первостепенной задачей, занимающей и сейчас конструкторов вертолетов. В наставшее время ресурс 1000 час уже не является редкостью для серийного вертолета и нет основания сомневаться в его дальнейшем повышении.

Современные вертолеты сравнение боевых возможностей подлинное видео сохранилось. Встречающееся в некоторых изданиях ее изображение представляет собой примерную реконструкцию, причем не во всем бесспорную, проведенную в 1947 г. Н.И. Камовым. Однако на основе приведенных архивных документов можно сделать ряд выводов. Судя по способу испытания (подвеска на блоках), «аэродромическая машина» несомненно представляла собой аппарат вертикального взлета и посадки. Из двух известных в то время способов вертикального подъема - при помощи машущих крыльев или посредством несущего винта - первый кажется маловероятным. В протоколе сказано, что крылья двигались горизонтально. У большинства махолетов они, как известно, движутся в вертикальной плоскости. Махолет, крылья которого совершают колебательные движения в горизонтальной плоскости с углом установки, изменяемым циклически, несмотря на неоднократные попытки, построить до сих пор не удалось.

Самый лучший вертолет проектирование всегда направлено в будущее. Однако для того чтобы яснее представить себе возможности дальнейшего развития вертолетов, полезно попытаться понять основные направления их развития из прошлого опыта. Здесь интересна, конечно, не предыстория вертолетостроения, о которой мы лишь кратко упомянем, а его история с момента, когда вертолет как новый тип летательных аппаратов стал уже пригоден для практического использования. Первые упоминания об аппарате с вертикальным винтом - геликоптере содержатся в записям Леонардо да Винчи, относящихся к 1483 г. Первый этап развития тянется от модели геликоптера, созданной М В. Ломоносовым в 1754 г, через длинный ряд проектов, моделей и даже построенных в натуру аппаратов, которым не суждено было подняться в воздух, до постройки первого в мире вертолета, которому и 1907 г. удалось оторваться от земли.

Самый быстрый вертолет в очертаниях этой машины мы узнаем принципиальную схему наиболее распространенных сейчас в мире одновинтовых вертолетов. Вернуться к этой работе Б. И. Юрьеву удалось лишь в 1925 г. В 1932 г. группа инженеров, возглавляемая А. М. Черемухицнч, построила вертолет ЦАГИ 1-ЭА, который достиг высоты полета 600 м и продержался в воздухе 18 м/ш, что было для того времени выдающимся достижением. Достаточно сказать, что официальный рекорд высоты полета, установленный спустя 3 года на новом соосном вертолете Бреге, составил всего 180 м. В это время в развитии вертолетов (геликоптеров) возникла некоторая пауза. На передний план выдвинулась новая ветвь винтокрылых аппаратов -автожиры.

Новый вертолет России с большей нагрузкой на площадь крыла, вплотную встретилась с новом тогда проблемой штопора потерей скорости. Создать безопасный и достаточно совершенный автожир оказалось проще, чем построить геликоптер-вертолет. Свободно вращающийся от набегающего потока несущий винт исключал необходимость в сложных редукторах и трансмиссиях. Примененное на автожирах шарнирное крепление лопастей несущего винта к втулке обеспечило им гораздо большую прочность, а автожиру устойчивость. Наконец, остановка двигателя перестала быть опасной, как это было у первых геликоптеров: авторотируя автожир легко совершал посадку с малой скоростью.

Большие вертолеты для десантирования морской пехоты с кораблей определила дальнейшее развитие военного вертолетостроения как транспортно-десантного. Высадка на вертолетах S-55 американского десанта в Инчоне во время войны в Корее (1951 г.) подтвердила такую тенденцию. Размерный ряд транспортно-десантных вертолетов стал определяться габаритами и весом наземных транспортных средств, которыми пользуются войска и которые необходимо было перебрасывать по воздуху Дело в том» «по обычное вооружение, главным образом артиллерийское, перевозимое тягачами, на весу близко к весу самих тягачей. Поэтому грузоподъемность первых транспортных вертолетов в зарубежных армиях составила 1200-1600 кге (вес легкого военного автомобили, используемого в качестве тягача и соответствующих орудий).

Вертолеты СССР соответствуют весу легких и средних танков или соответствующих самоходных шасси. Будет ли завершена эта линия развития в таком ряде размерностей - зависит от постоянно меняющейся военной доктрины. Артиллерийские системы в большей мере заменяются ракетами, поэтому и зарубежной печати мы находим требования. Мощности не приводили к увеличению полезной нагрузки. Действительно, но техническому уровню того времени вес винтов, редукторов к всего аппарата в целом увеличивался с повышением мощности быстрее, чем возрастала подъемная сила. Однако при создании нового полезного и тем более нового для народнохозяйственного применении конструктор не может мириться с понижением достигнутого уровня весовой отдачи.

Советские вертолеты первые образцы, в сравнительно короткие сроки были созданы, поскольку удельный вес поршневых двигателей всегда понижался с увеличением мощности. Но в 1953 г. после создания 13-тонного вертолета Сикорского S-56 с двумя поршневыми двигателями мощностью 2300 л. с размерный ряд вертолетов на Запале прервался и только в СССР, применив турбовинтовые двигатели. В середине пятидесятых годов надежность вертолетов стала значительно выше, следовательно, расширились и возможности их применения в народном хозяйстве. На первый план выдвинулись вопросы экономики.

Утверждено УУЗ МГА СССР

в качестве учебного пособия

для средних специальных учебных заведений

гражданской авиации

Москва «М А Ш И Н О С Т РОНИЕ

ВВЕДЕНИЕ

Вертолет Ми-8 относится к семейству одновинтовых верто-летов с газотурбинными двигателями, созданных в ОКБ Гене-рального конструктора, доктора технических наук, лауреата Ле-нинской премии Михаила Леонтьевича Миля. Первым из этого /семейства был вертолет Ми-6, созданный в 1957 г. Вертолет Ми-8 был создан в 1961 г., прошел государственные испытания

Рис. 1. Вертолет Ми-8

в 1963—1965 гг., поступил в эксплуатацию в 1966 г. (рис. 1). По весовой категории вертолет Ми-в относится к 1 классу вертоле-тов.

При конструировании Ми-8 были учтены последние мировые Достижения науки и техники в области вертолетостроения, поэ-тому по летным свойствам, экономичности и т. д. он значитель-но превосходил другие вертолеты.

На вертолете Ми-8 19 апреля 1964 г. экипажем под командо-ванием летчика-испытателя В. П. Колошенко были установлены Два абсолютных мировых рекорда того-времени:-рекорд даль-ности по замкнутому маршруту — 2465,736 км и рекорд скоро-сти на базе 2000 км — 201,834 км/ч.

Вертолет Ми-8 демонстрировался перед представителями иностранных государств и фирм во Внукове в мае 1965 г., а так-же, начиная с 1965 г., в Париже на международном Салоне аэронавтики и космоса. Он стоит на уровне лучших современ-ных зарубежных образцов и признан конкурентоспособным на мировом рынке. Вертолет Ми-8 получил широкое примене-ние в СССР, экспортируется во все страны социалистического лагеря и во многие капиталистические страны Европы, Азии и Африки.

В 1967 г. на вертолете Ми-8 женский экипаж под руководст-вом И. Копец установил ряд мировых рекордов: дальности по замкнутому маршруту — 2082,224 км, скорости на базе 500 км— 273,507 км/ч, скорости на базе 1000 км — 258,666 км/ч, скорости на базе 2000 км —235,119 км/ч.

В сентябре 1969 г. женский экипаж И. Копец установил но-вый мировой рекорд дальности полета — 2263 км.

Вертолет выпускается в пассажирском и транспортном ва-риантах. Пассажирский вариант вертолета Ми-8 предназначен для межобластных и местных перевозок пассажиров, багажа, почты и малогабаритных грузов. Он рассчитан на 28 пассажи-ров. Пассажиры размещаются в мягких удобных креслах. Вер-толет в варианте «салон» еще более комфортабелен. Пассажир-ский вариант вертолета может быть легко переоборудован в транспортный, санитарный варианты, а также в транспортный вариант с увеличенной дальностью и с внешней подвеской гру-зов. Транспортный вариант вертолета предназначен для пере-возки грузов или для служебных перевозок на откидных сиде-ньях 24 пассажиров. Транспортный вариант вертолета так же, как и пассажирский, может быть легко переоборудован в сани-тарный, с грузами на внешней подвеске, и в транспортный с увеличенной дальностью (перегоночный).

Максимальный взлетный вес вертолета 12 000 кг, нормаль-ный—11100 кг. Максимальная скорость 250 км/ч, крейсер-ская — 220 км/ч.

Потолок вертолета для нормального веса 4500 м, для максимального веса — 4000 м.

На вертолете установлено два турбовинтовых двигателя ТВ2-П7А конструкции С. П. Изотова мощностью на взлетном режиме по 1500 л. с. каждый, а также пятилопастной несущий винт диаметром 21,288 м.

Вертолет экономичен, высоко надежен, прост в обслужива-нии и эксплуатации, имеет систему кондиционирования воздуха,отопления и вентиляции, низкий уровень вибрации и просторную пилотскую кабину с хорошим обзором. На вертолете уста-новлен четырехканальный автопилот АП-34Б, обеспечивающий
стабилизацию вертолета по тангажу, крену, курсу и высоте по-лета. Вертолет снабжен стабилизатором оборотов несущеговинта, имеет современные системы, электро-, радио- и навигационное оборудование, позволяющее эксплуатировать вертолетночью и в сложных атмосферных условиях, в том числе и в ус-
ловиях обледенения.

■Вертолету Ми-8 предшествовали самые тяжелые вертолеты в мире с газотурбинными двигателями Ми-6 и Ми-10.

Вертолет Ми-6 явился первым в Советском Союзе крыла-тым вертолетом с газотурбинными двигателями (рис. 2). Он создан в 1957 г., а серийное производство его начато с 1958 г.

Вертолет Ми-6 получил широкое применение в нашей стра-не он экспортируется во многие страны социалистического ла-геря и в некоторые капиталистические страны.

С 1957 по 1964 гг. на вертолете Ми-6 было установлено три-надцать мировых рекордов по скорости, дальности и подъему коммерческого груза на высоту. Мировые рекорды скорости на базе 100, 500 и 1000 км соответственно 340, 315 и 300 км/ч, а

Рис. 2. Вертолет Ми-6

также скорости 300 км/ч на базе 1000 м с коммерческим грузом 1000 и 2000 кг, установленные экипажем под командой летчика-испытателя В. Галицкого, удерживаются до сих пор.

Также удерживается до сих пор мировой рекорд скорости на базе 1000 км — 284,354 км/ч с коммерческим грузом 5000 кг, установленный летчиком-испытателем В. П. Колошенко, и ми-ровой рекорд высоты 4885 м с коммерческим грузом 10 000 кг, установленный летчиком-испытателем Р. Капрэляном.

Максимальный взлетный вес вертолета 42,5 т, максимальная скорость 300 км/ч, потолок 4500 м. На вертолете установлены два газотурбинных двигателя Д-25В конструкции П. А. Соловь-ева мощностью по 5500 л. с. каждый, пятилопастный несущий винт диаметром 35 м и крыло.

Вертолет может перевозить грузы как внутри кабины весом До 12 000 кг, так и на внешней подвеске весом до 8000 кг.

Вертолет имеет электро- и радиооборудование, снабжен пол-ным комплектом пилотажно-навигационных приборов, приборов контроля работы двигателей и отдельных систем, позволяющих выполнять пилотирование и решать задачи аэронавигации при полете вертолета днем, ночью и в сложных метеоусловиях.

На базе вертолета Ми-6 в 1960 г. был создан вертолет Ми-10 (рис. 3). Это «летающий кран», имеющий высокие шасси для транспортировки крупногабаритных грузов на внешней подвес-

ке. Вертолет может непосредственно садиться над грузом, раз-мещенным на специальной платформе. Система гидрозахватов закрепляет платформу за четыре стандартных шаровых крепле-ния и за 2—3 мин груз подготовлен для транспортировки. Ука-занные четыре стандартных шаровых крепления могут быть ус-тановлены на разного рода контейнерах, передвижных мастер-ских или самоходной разного рода технике, тогда эти грузы можно перевозить без стандартных платформ.

Рис. 3. Вертолет Ми-10

На вертолете Ми-10 26 мая 1965 г. экипажем под руководст-вом мастера спорта В. П. Колошенко установлен абсолютный мировой рекорд подъема коммерческого груза на высоту: груз 5000 кг поднят на высоту 7151 м. 28 мая 1965 г. летчиком-испы-тателем Г. Алферовым поднят коммерческий груз 25 105 кг на высоту 2840 м, тем самым установлено два абсолютных миро-вых рекорда: достигнута максимальная высота 2840 м с грузом в 25 000 кг и поднят максимальный груз 25 105 кг на высоту 2000 м. Эти мировые рекорды до сих пор являются непревзой-денными.

Вертолет Ми-10 демонстрировался перед представителями иностранных государств и фирм во Внуково в мае 1965 г., а также неоднократно в Париже на международном Салоне аэро-навтики и космоса.

Максимальный взлетный вес вертолета Ми-10" 43 070 кг, мак-симальная коммерческая нагрузка составляет 12 т.. Дальность полета с грузом 12 т составляет 250 км, максимальная даль-ность при заправке основных и дополнительных баков состав-ляет 630 км. Крейсерская скорость с платформой без грузов со-ставляет 220 км/ч, а с грузом — 180 км/ч.

Внутри грузовой кабины и в специальных пассажирских контейнерах под фюзеляжем вертолета можно перевозить 100— 120 человек на расстояние 250 км. В кабине могут располагать-ся 28 человек.

На вертолете Ми-10, как и на вертолете Ми-6, установлены два двигателя Д-25В и пятилопастный несущий винт диаметром 35 м.

Рис. 4. Вертолет Ми-2■-

Вертолет рассчитан для полетов в сложных метеоусловиях днем и ночью, поэтому он оснащен современной навигационной аппаратурой, автопилотом к противообледенительной системой. Кабина снабжена системой отопления и вентиляции, предусма-тривается кислородная установка для высотных полетов.

Одновременно с вертолетом Ми-8 в 1961 г. на базе вертоле-та Ми-1 сконструирован вертолет Ми-2 с двумя турбовинтовы-ми двигателями ГТД-350 конструкции С. П. Изотова (рис. 4). Вертолет Ми-2 имеет многоцелевое применение. Его пассажир-ский вариант имеет комфортабельную кабину на 8 пассажиров, низкий уровень вибрации, хорошую звукоизоляцию. Сельско-хозяйственный вариант вертолета Ми-2 размещает в двух баках до 900 кг ядохимикатов в виде порошка или жидкости. В сани-? тарном варианте можно разместить четырех постельных боль-ных и медработника. В транспортном варианте может перево-зить до 800 кг груза внутри кабины. Максимальный взлетный вес вертолета 3550 кг. Дальность полета при заправке основного топливного бака (600 л) составляет для пассажирского вари-анта 300 км, а при заправке дополнительных подвесных баков

(2X238 л) —600 км. Максимальная скорость на высоте 500 м для пассажирского варианта составляет 210 км/ч, а для сельскохо-зяйственного—140 км/ч.

Потолок (вертолета 4000 м. Минималь-ная вертикальная скорость на режиме авторотации 8—8,5 м/с. Вертолет может гавершать полет без снижения на одном "двига-теле, что обеспечивает надежность полета.

Рис. 5. Вертолет Ми-10"К

Вертолет Ми-2 имеет трехлопастный цельнометаллический винт диаметром 14,5 м и двухлопастный хвостовой винт. Управ-ление имеет гидросистему, стабилизатор оборотов несущего вин-та. На вертолете исключена возможность земного резонанса пу-тем применения двухкамерных амортизационных стоек шасси и гидравлических демпферов вертикальных шарниров. Оборудо-вание позволяет совершать на вертолете полеты в сложных ме-теоусловиях и ночью.

Благодаря наличию газотурбинных двигателей, высокой культуре проектирования и применения новых материалов вертолет имеет большую весовую отдачу, высокую экономичностьI и не уступает по всем показателям лучшим образцам зарубеж-| ных вертолетов.

На вертолете Ми-2 в мае 1963 г. летчиком-испытателем Б. А. Анопсшым и ведущим инженером ГосНИИ ГА Л. Л. Ба~ баджановой был установлен мировой рекорд скорости для вер-толетов 5-й весовой категории; на базе 100 км получена средняя ског^щь-^54,337 км/ч.

В 1965 г. на базе вертолета Ми-10 был создан вертолет Ми-ЮК облегченного типа с обычным шасси (коротконогий) (рис. 5). Это «летающий кран» для производства строительно-монтажных работ. Вследствие облегчения конструкции грузо-

подъемность этого вертолета на 2—3 т больше грузоподъемно-сти вертолета Ми-10. Вертолет Ми-ЮК имеет дополнительную кабину-фонарь и отдельное управление, расположенные под фю-зеляжем вертолета для возможности выполнения монтажных и строительных работ непосредственно самому пилоту без помо-щи оператора или руководителя полетов; тем самым увеличи-вается производительность и экономичность работ.

Рис. 6. Винтокрыл К&-22

В ближайшее время поступит в эксплуатацию новый самый тяжелый в мире вертолет В-12. На вертолете установлено четы-ре газотурбинных двигателя конструкции П. А. Соловьева мощ-ностью по 6500 л. с. каждый. 22 февраля 1969 г. на этом верто-лете экипажем под руководством командира корабля летчика-испытателя 1-го класса В. П. Колошенко за один полет установ-лено пять абсолютных мировых рекордов: на высоту 2000 м поднят максимальный груз 31 030 кг, а также достигнута высота 2951 м с коммерческим грузом в 15, 20, 25 и 30 т.

В августе 1969 г. на вертолете В-12 летчиком-испытателем В. П. Колошенко поднят коммерческий груз 40204,5 кг на высо-ту 2250 м, тем самым установлено три мировых рекорда: высоты 2250 м с коммерческим грузом» 35 и 40 тыс. кг и рекорд макси-мальной грузоподъемности 40204,5 кг на высоту 2000 м.

Конструкторское бюро, возглавляемое лауреатом Ленинской премии, доктором технических наук Николаем Ильичем Камо-вьщ, также конструирует вертолеты с газотурбинными двигате-лями. Здесь построен тяжелый комбинированный вертолет-вин-токрыл Ка-22 (рис. 6). Он представляет собой тяжелый лета-тельный аппарат с двумя мощными газотурбинными двигате-лями по 5900 л. с. каждый, разнесенными по поперечной оси на крыльях. Каждый двигатель приводит в движение два винта: °Дин несущий для создания подъемной силы, другой тянущий

для создания поступательного полета. На вертикальных режи-мах полета включается трансмиссия несущих винтов — аппарат взлетает и садится вертикально, может висеть. Для получения поступательного движения включается одновременно трансмис-сия тянущих винтов — аппарат получает поступательное движе-ние. Крылья начинают создавать подъемную силу, возрастаю-щую с увеличением скорости, несущие винты при этом разгру-жаются.

Управление таким летательным аппаратом в поступательном полете осуществляется как обычным самолетом. Винтокрыл имеет ряд преимуществ по сравнению с вертолетом. В|виду того, что винтокрыл совершает полет на положительных углах атаки, его сопротивление меньше, чем у вертолета, меньше рас-ход топлива и больше дальность полета.

В конце 1961 г. на винтокрыле К а-22 экипаж под руководст-вом летчика-испытателя Д. Ефремова установил по классу этих машин (конвертопланы) мировой рекорд скорости на базе 15— 25 км, которая составила 356,3 км/ч. В том же году на этом вер-толете тем же экипажем были установлены мировые рекорды подъема коммерческого груза 1000, 2000, 5000, 10 000 и 15 000 кг на высоту 2588 м и мировой рекорд подъема максимального гру-за на высоту 2000 м — 16485 кг. До сих пор указанные рекорды остаются за нашей страной.

Глава I КРАТКАЯ ХАРАКТЕРИСТИКА ВЕРТОЛЕТА Ми-8

ОСОБЕННОСТИ КОНСТРУКЦИИ

Вертолет Ми-8 спроектирован и построен по классической одновинтовой схеме с хвостовым винтом. По этой схеме в на-стоящее время строится более 90 % всех вертолетов в мире. На вертолете установлены два турбовинтовых двигателя ТВ2-117А с взлетной мощностью 1500 л. с. каждый. Вертолет Ми-8 выпус-кается в двух основных вариантах: транспортном (Ми-8Т) и пассажирском (Ми-8П).

Транспортный вариант вертолета предназначен для перевоз-ки колесной техники, грузов, инженерных средств, служебных перевозок 24 пассажиров, больных, а также для проведения раз-личных работ в труднодоступных местностях. Максимальная коммерческая нагрузка вертолета — 4000 кг. В грузовой каби-не в счет коммерческой нагрузки устанавливается дополнитель-ный топливный бак для увеличения дальности полета до 910 км или два бака для увеличения дальности до 1160 км (перегоноч-ный вариант).

Грузовая кабина имеет длину — 5,15 м, длину со створка-ми— 7,5 м, ширину — 2,34 м, высоту — 1,82 м. Загрузка в вер-толет колесной техники, грузов и больных производится через створки задней части грузовой кабины по специальным трапам. С левой стороны фюзеляжа имеется сдвижная дверь для входа в грузовую кабину и для погрузки малогабаритных грузов при закрытых створках.

Транспортный вариант вертолета легко может быть переобо-РУДован в санитарный, рассчитанный на перевозку 12 больных на носилках и сопровождающего их медработника.

Вертолет оборудован системой маятниковой внешней подвес-ки, позволяющей перевозить крупногабаритные грузы весом до 3000 кг, а также бортовой стрелой с электролебедкой, обеспе-чивающей подъем на борт вертолета (или спуск) грузов весом До 200 кг или одного человека при" висении вертолета у земли.

24 25 26 27

Рис. 7. Компоновочная схема тр.

1 —правая ручка продольно-поперечного управления; 2 —стеклоочи-ститель; 3 —остекление кабины; 4 —крышка люка выхода к двигате-лям; 5—маслобак; 6~ двигатель; 7—капот; 8— -вентиляторная уста-новка; 9— маслорадиатор; 10— сиденье правого пилота; 11— правая ручка «шаг—газ»; 12 —пульт управления автопилота; 13 —ручка тор-моза несущего винта; 14 —трос управления тормозом несущего винта; 15 —тяги раздельного управления двигателями; 16 —тяга про-дольного управления; 17 —тяга ножного управления; 18 —тяга управ-ления общим шагом; 19 —тяга поперечного управления; 20 21 —левая ручка «шаг—газ»; 22 —левая ручка продольно-поперечного управления; 23 —приборная доска левого пилота; 24 —левая боковая панель левого электропульта; 25—левый электрощиток; 26— левая панель; 27— рычаги останова двигателей; 28— левая и правая панели АЗС; 29— средняя панель; 30 —правая панель; 31 —правый электрощпток; 32 —правая боковая панель; 33 —приборная доска правого пилота; 34 —втулка несущего винта; 35 —автомат перекоса; 36 —главный редуктор; 37 —гидропа-нель; 38— тяги управления; 39— подредукторная рама; 40— контей-нер расходного топливного бака; 41— хвостовой вал трансмиссии; 41 —штыревая антенна командной радиостанции; 43 —отсек разме-щения радиооборудования; 44 —лучевые антенны связной радио-

анспортного вертолета М.Й-8Т:

станции; 45— проблесковый маяк; 46— лопасть несущего винта; 47—
стабилизатор; 48-- промежуточный редуктор; 49— хвостовой винт;
50 —хвостовой редуктор; 51 —концевая балка; 52 —хвостовой огонь
ХС-39; 53 —концевой вал трансмиссии; 54 —съемный обтекатель-, 55 —
хвостовая опора; 56— хвостовая балка; 57—антенны радиовысото-
мера РВ-УМ; 58— рукоятка управления заслонкой вентилятора;
59 —кассеты сигнальных ракет; 60 —коробка КУЛ-2 управления элек-
тролебедкой; 61 —входная дверь кабины экипажа; 62 —аккумуля-
торы; 63 —аварийный люк; 64 —окно для подключения рукава кон-
диционера: 65— лебедка ЛПГ-2; 66— трапы; 67— откидное сиденье;
68— пульт ПУЛ-1 управления лебедкой; 69— откидные сиденья; 70—
ящики для бортового инструмента; 71 -грузовая створка; 72 —глав-
ная нога шасси; 73 —левый подвесной топливный бак; 74 —аэро-
навигационный огонь БАНО-45; 75—центральная часть фюзеляж"а;
76— сдвижная входная дверь; 77— устройство для внешней подвески
грузов; 78 —грузовая стрела; 79 —место установки аккумуляторов;
80 81 —сдвижной бли-
стер; 82 —сиденье левого пилота; 83 —рычаги раздельного управле-
ния двигателями; 84— передняя нога шасси; 55—-трубка ПВД; 86—
лучевая антенна радиокомпаса АРК-9; 87— правая педаль ножного
управления

Рис. 8. Компоновочная схема пассажирского вертолета М.И-8П:

1 —правые педали ножного управления; 2 —правая ручка продольно-
поперечного управления; 3 —стеклоочиститель; 4 —остекление ка-
бины; 5—крышка люка выхода к двигателям; 6— маслобак; 7—дви-
гатель; 8 —капот; 9 —вентиляторная установка; 10— маслорадиатор;
11 —втулка несущего винта; 12— автомат перекоса; 13 —глав-
ный редуктор; 14 —гидропанель; 15 —тяги управления;
16 —подредукторная рама; 17 —контейнер расходного топливного
бака; 18 —хвостовой вал трансмиссии; 19 —штырьевая антенна
командной радиостанции; 20— отсек размещения радиооборудова-
ния; 21— лучевая антенна связной радиостанции; 22— проблесковый
маяк; 23 —лопасть несущего винта; 24 —стабилизатор; 25 —промежу-
точный редуктор; 26 —хвостовой винт; 27 —хвостовой редуктор;
28 —концевая балка; 29 —хвостовой огонь ХС-39; 30—концевой вал
трансмиссии; 31— съемный обтекатель; 32— хвостовая опора; 33— хво-
стовая балка; 34 —антенна радиовысотомера РВ-УМ; 35 —верхняя
створка задней входной двери; 36 —центральная часть фюзеляжа;
37 —откидной трап; 38 —главная нога шасси; 39 —левый подвесной
топливный бак; 40 —аэронавигационный огонь БАНО-45; 41 —пасса-

жирское кресло; 42 —сдвиж"ная входная дверь; 43 —сдвижной бли-стер; 44 —ниши под аккумуляторы; 45 —выпускная антенна связной радиостанции; 46— сиденье левого пилота; 47—рычаги раздельного управления, двигателями; 48 —передняя нога шасси; 49 —трубка ПВД; 50— лучевая антенна радиокомпаса АРК-9; 51— приборная доска левого пилота; 52— левая боковая панель верхнего электро-пульта; 53— левый электрощиток; 54— левая панель; 55— рычаги останова двигателей; 56 —левая и правая панели АЗС; 57 —средняя панель; 58 —правая панель; 59 —правый электрощиток; 60 —правая боковая панель; 61— приборная доска правого пилота.; 62— сиденье правого пилота; 63 —правая ручка «шаг—газ»; 64 —пульт управле-ния автопилота; 65 —ручка тормоза несущего винта; 66 —трос управ-ления тормозом несущего винта; 67, 68 —тяги раздельного управле-ния двигателями; 69— тяга продольного управления; 70— тяга нож-ного управления; 71 —тяга управления общим шагом; 72 —тяга по-перечного управления; 73 —левые педали ножного управления; 74— левая ручка «шаг—газ»; 75— левая ручка продольно-попереч-ного управления

Экипаж вертолета состоит из трех человек: двух пилотов и бортмеханика (или проводника). Левое и правое сиденья пило-тов расположены рядом, откидное сиденье для бортмеханика или проводника находится позади сидений пилотов в проходе пилотской кабины (рис. 7). ■

В пассажирском варианте вертолет рассчитан на перевозку 28 пассажиров с багажом (15 кг на каждого пассажира), почты и малогабаритных грузов. Кабина вертолета комфортабельна, применена теплозвукоизоляция, снижающая шум. Для поддер-жания в кабине нормальной температуры и необходимого соста-ва воздуха вертолет оборудован системой кондиционирования, вентиляции и отопления. Имеются гардероб и багажное отделе-ние. Посадка пассажиров производится через сдвижную дверь, расположенную по левому борту в передней части фюзеляжа и через откидной трап задней входной двери.

Пассажирский вариант вертолета может быть легко пере-оборудован в аэродромных условиях в транспортный и сани-тарный. Под отделкой пассажирской кабины расположены уз-лы для крепления малогабаритных грузов и для установки сто-ек и лямок, на которых закрепляются носилки. Пассажирский вариант вертолета может быть переоборудован для транспор-тировки крупногабаритных грузов на внешней подвеске.

Как транспортный, так и пассажирский варианты вертоле-та имеют электро-, радио-, приборное и специальное оборудова-ние, предназначенное для выполнения полетов днем и ночью, в простых и сложных метеорологических условиях в диапазоне, температур окружающего воздуха от плюс 40 до минут 50° С (рис. 8).

Ми-8 (классификация НАТО: Hip) – советский многоцелевой вертолет, разработанный в ОКБ Миля в начале 1960-хх годов. Является самым массовым двухдвигательным вертолётом в мире, а также входит в список самых массовых вертолётов в истории авиации.

История Ми-8

Во второй половине 1950-хх годов появление новейших на то время двигателей и технологий, а так же растущая роль вертолетной техники потребовали перехода авиации США и СССР на технику нового поколения. В середине 1950-хх была начата разработка тяжелого транспортного вертолета Ми-6, создаваемого для перевозки разнообразной техники и личного состава. Однако, было очевидно, что размеры, стоимость и грузоподъемность этой машины хоть и уникальны, но не способны полностью закрыть потребности – нужен был вертолет «попроще» — более массовый, легкий и простой в эксплуатации. Параллельно с Ми-6 началась разработка среднего вертолета Ми-8 – более легкого, но, концептуально, аналогичного старшей модели.

Первый прототип под наименованием В-8 поднялся в воздух 9 июля 1961 года; второй прототип В-8А - 17 сентября 1962 года. После ряда доработок Ми-8 был принят на вооружение советских ВВС в 1967 году.

Вертолет активно применялся во многих сферах деятельности, как военных, так и гражданских. Надежность, эффективность, универсальность и грузоподъемность сделали Ми-8 настолько удачной машиной, что она нашла повсеместное применение по всему миру. До сих пор он активно закупается как Российскими структурами, так и зарубежными.

К середине 1970-хх базовый Ми-8 стал устаревать, но его эффективность показала, что в создании новой модели с ноля нет необходимости. К 1980 году Ми-8 был модернизирован, получив новые двигатели ТВ3-117 и ВСУ. Новая модель получила наименование Ми-8МТ (экспортный — Ми-17).

В 2014 году был поставлен заказчику 3500-й вертолёт семейства Ми-17.

Конструкция Ми-8

Ми-8 – одновинтовой вертолет с 5-лопастным несущим и 3-лопастным рулевым винтами. Лопасти несущего винта цельнометаллические, состоят из полого лонжерона, прессованного из алюминиевого сплава.

Ми-8 оборудован электрической противообледенительной системой лопастей, которая работает как в автоматическом, так и в ручном режимах. При отказе одного из двигателей в полёте другой двигатель автоматически выходит на повышенную мощность, при этом горизонтальный полёт выполняется без снижения высоты. На основном режиме несущий винт вращается на оборотах 192 мин −1 , рулевой - 1445 мин −1 .

Шасси трёхопорное, неубирающееся. Для предотвращения касания земли рулевым винтом имеется хвостовая опора. Система внешней подвески вертолёта позволяет перевозить грузы массой до 3000 кг.

В пассажирском варианте в салоне могут устанавливаться до 18 кресел, в транспортном варианте применяются откидные скамейки на 24 места. Для поддержания комфортной температуры в кабине экипажа и грузовой кабине, вертолёт оборудован системой обогрева и вентиляцией. Навигационно-пилотажные приборы и радиооборудование во всех модификациях вертолёта позволяют совершать полёты в любое время суток в простых и в сложных метеоусловиях.

Модификации

Опытные

• В-8 - Первый опытный экземпляр с одним ГТД АИ-24В конструкции А. Г. Ивченко. Первый полёт 24 июня 1961 года.
• В-8А - Второй опытный экземпляр с двумя ГТД ТВ2-117.
• В-8АТ - Третий опытный экземпляр.
• В-8АП - Четвёртый опытный экземпляр.

Пассажирские

• Ми-8П - пассажирский вертолёт на 28 мест. Имеет иллюминаторы прямоугольной формы.
• Ми-8ПА - модификация Ми-8П с двигателями ГТД ТВ2-117Ф.
• Ми-172

Транспортные

• Ми-8Т - транспортно-десантный вертолёт для ВВС.
• Ми-8ТС - экспортный вариант Ми-8Т для ВВС Сирии, доработанный для условий сухого климата.

Многоцелевые

• Ми-8ТБ
• Ми-8ТВ - «Транспортный, вооружённый». Принят на вооружение Советской Армии в 1968 году. Отличался установкой направляющих для 4-х ПТУР 9M14M «Малютка», пулемёта А-12,7, бронированием кабины пилотов, капотов редуктора и двигателей, бронестёклами кабины пилотов (в основном лобовых).
• Ми-8АТ - вертолёт с двигателями ТВ2-117АГ.
• Ми-8АВ - воздушный минный заградитель для сухопутных войск. Устанавливался миноукладчик ВМР-1. Мог устанавливать от 64 (в первых модификациях) до 200 мин.
• Ми-8АД - модификация воздушного минного заградителя для сухопутных войск, предназначенный для постановки малогабаритных неизвлекаемых противопехотных мин.
• Ми-8ТГ - модификация Ми-8П с политопливными ГТД ТВ2-117Г.
• Ми-14 - многоцелевой вертолёт-амфибия.
• Ми-8МТ - модификация с двигателями ТВ3-117 от вертолёта с дополнительной газотурбинной установкой АИ-9В и пылезащитным устройством на входе в воздухозаборники, хвостовой винт был перенесен на левый борт. Для борьбы с ракетами типа «земля-воздух» имеются системы рассеивания горячих газов двигателей, отстрела ложных тепловых целей и генерации импульсных ИК-сигналов. В 1979–1988 гг. вертолет Ми-8МТ принимал участие в военном конфликте в Афганистане.
• Ми-17 - экспортный вариант Ми-8МТ .
• Ми-8МТВ или Ми-8МТВ-1 - вооружённая военно-транспортная модификация с двигателями ТВ3-117ВМ, ТВ3-117ВМ серии 02, ВК-2500-03. Динамический потолок увеличен до 6000 м. Разработана в 1985-1987 гг. и запущена в серийное производство в Казани в 1988 году.
• Ми-17-1В - экспортный вариант Ми-8МТВ-1 .
• Ми-8МТВ-2 - модернизированный Ми-8МТВ . Отличается усиленным бронированием, новым рулевым винтом, повышенной жёсткостью проводки управления, системой беспарашютного десантирования, бортовой стрелой большей грузоподъёмности, составом оборудования. Количество десантников увеличено до 30.
• Ми-8МТВ-3 - доработанный Ми-8МТВ-2 . Расширена номенклатура вооружения, число узлов подвески сокращено до 4.
• Ми-8МТО - ночной.
• Ми-8МТКО - вариант со светотехникой, адаптированной к применению пилотажной системы ночного видения.
• Ми-17-1В - экспортный вариант Ми-8МТВ.
• Ми-8АМТ (экспортное обозначение - Ми-171Е ) - вариант Ми-8МТВ с небольшими изменениями, производимый на Улан-Удэнском авиационном заводе (с 1991 года). Имеются различные модификации: пассажирский. транспортный, поисково-спасательный, VIP-салон и д.р.
• Ми-171 - модификация вертолёта Ми-8АМТ, имеет сертификат, выданный Межгосударственным авиационным комитетом.
• Ми-171А1 - модификация вертолёта Ми-8АМТ, соответствующая Нормами лётной годности винтокрылых аппаратов США FAR-29.
• Ми-17КФ - модификация Ми-8МТВ-5 с авионикой фирмы Honeywell. Разработан ОКБ имени Миля совместно с КВЗ по заказу канадской компании Kelowna Flightcraft. Первый полёт 3 августа 1997.
• Ми-18 - удлинённый вариант Ми-8МТ. Серийно не производился.
• Ми-8МСБ - не сертифицированная в России собственная украинская модификация с двигателями ТВ3-117ВМА-СБМ1В 4Е серии, для ВВС (принят на вооружение в апреле 2014, до конца 2014 года в войска передали 3 шт.) и на экспорт.

Специального назначения

• Ми-8ТЭЧ-24 - летающая технико-эксплуатационная часть. Оборудовалась слесарным, электротехническим, контрольно-поверочным и другим оборудованием используемым в процессе эксплуатации и ремонта вертолётной техники.
• Ми-8ТЗ - заправщик и транспортировщик топлива.
• Ми-8БТ - буксировщик трала.
• Ми-8СП - специальный морской спасательный.
• Ми-8СПА - поисково-спасательный вертолёт для поиска космонавтов и экипажей летательных аппаратов в случае приводнения.
• Ми-8ТЛ - лесопожарная модификация, оснащённая системой массированного сброса воды и водяной пушкой.
• Ми-8С - штабной вертолёт с круглыми иллюминаторами.
• Ми-8ПС - штабной вертолёт с квадратными иллюминаторами.
• Ми-8КП - специальный командный пункт для проведения широкомасштабных комплексных поисково-спасательных операций.
• Ми-8ГР или Ми-8Р - разведчик предназначенный для визуального наблюдения и фотографирования в прифронтовой полосе.
• Ми-8К - артиллерийский корректировщик.
• Ми-8ТАКР - вертолёт с комплексом телевизионного наблюдения.
• Ми-8ВД - радиационно-химический разведчик.
• Ми-8С - модификация с комбинированной силовой установкой из турбовальных двигателей, работающих на несущий винт, и тягового турбореактивного.
• Ми-8МТ «Летающий кран» - отличается кабиной оператора крана на месте грузовых створок.
• Ми-8МТ «Метео» - летающая метеостанция. В 1990 году переоборудовано 12 Ми-8МТ.
• Ми-8МТА - вертолёт ближней тактической разведки.
• Ми-8МТС - вертолёты радиационной разведки. Разработан в 1986 году.
• Ми-8МТТ - вертолёт для поиска спускаемых космических аппаратов.
• Ми-8МТЛ - разведчик с возможностью одновременного применения тепловизионной разведки и радиоперехвата с точным определением координат цели.
• Ми-8МТФ - аэрофоторазведчик. Разработан в 1984 году.
• Ми-8МТФ (II) - постановщик дымовых завес. Разработан в 1987 году.
• Ми-8МТЮ - Был построен в единственном экземпляре. Предназначен для обнаружения спускаемых аппаратов, малоразмерных надводных целей, в носу антенна РЛС. Используется Украинскими ВВС.
• Ми-8АМТ-1 - салон повышенной комфортности (VIP-салон) для правительственного авиаотряда Президента РФ.
• Ми-8АМТШ-ВА - разрабатываемая версия для выполнения задач Министерства обороны России в условиях Арктики. Ми-8АМТШ-ВА создается на основе последней модификации военно-транспортного вертолета Ми-8АМТШ-В , которая отличается новыми газотурбинными двигателями «Климов» ВК-2500-03, более мощной вспомогательной силовой установкой ТА-14 и обновленным комплектом авионики.

Видео Ми-8: Взлет и маневры вертолета, аэропорт Лима, Перу.

Воздушные командные пункты

• Ми-8ВКП или Ми-8ВзПУ - воздушный командный пункт.
• Ми-8ИВ или Ми-9 - воздушный командный пункт для командиров дивизий, серийная модификация.
• Ми-9 - воздушный командный пункт для командиров мотострелковых и танковых дивизий. Оснащён автоматизированным комплексом связи. Создан в 1987 году на базе Ми-8МТ.
• Ми-9Р - воздушный командный пункт для командиров ракетных дивизий РВСН . Оснащён автоматизированным комплексом связи. Создан в 1987 году на базе Ми-8МТ.

Медицинские

• Ми-8МБ - воздушный госпиталь. Создан на базе Ми-8Т в 1978 году.
• Ми-8МТБ - бронированный воздушный госпиталь. Создан на базе Ми-8МТ.
• Ми-8МТВМ - медицинская модификация Ми-8МТВ.
• Ми-8МТВ-3Г - воздушный госпиталь на базе Ми-8МТВ-3 .
• Ми-8МТВ-МПС - медицинский поисково-спасательный вертолёт на базе Ми-8МТВ.
• Ми-8МТД - поисково-спасательный вертолёт. Предназначен для поиска космонавтов и терпящих бедствие экипажей летательных аппаратов.
• Ми-8МТМ - воздушный госпиталь
• Ми-8МТН - вертолёт оказания медицинской помощи космонавтам. Разработан в 1979 году.
• Ми-17Г - экспортный вариант воздушного госпиталя.
• Ми-17-1ВА «Амбулатория» - экспортный вариант Ми-8МТВ в санитарном варианте. Показанный на Парижском авиасалоне в 1989 г., оснащен более мощными двигателями ТВ3-117ВМ.

Постановщики помех

• Ми-8СМВ - первая модификация вертолёта, в качестве вертолёта РЭБ. Модификация Ми-8СМВб созданная в 1971 году, предназначалась для защиты фронтовой авиации от поражения зенитно-ракетными комплексами противника. В грузовой кабине был установлен вертолётный вариант комплекса радиоэлектронной борьбы «Смальта-В» («Смальта-3») с пультом управления, а на борту фюзеляжа смонтированы приемопередающие антенны.
• Ми-8ПП - вертолёт РЭБ (радиоэлектронной борьбы), созданный в 1974 г. По некоторым источникам оборудован комплексом «Поле», но в 70-80 гг. комплексы РЭБ принято было именовать названиями растений, возможно, этот вариант просто путают с ранними версиями Ми-8ППА. Предназначался для постановки помех наземным РЛС обнаружения, наведения и целеуказания. Размещенные на вертолете станции подавления позволяли также использовать Ми-8ПП в качестве радиоразведчика. Вертолет легко отличить по контейнером и крестообразными дипольными антеннами по бокам фюзеляжа.
• Ми-8ППА - вертолёт РЭБ, оснащённый станциями «Азалия» и «Фасоль», по некоторым источникам - доработанная в 1980-82 гг. версия Ми-8ПП.
• Ми-8МТИ (Ми-13) - постановщик помех.
• Ми-8МТП - постановщик помех на базе Ми-8МТ.
• Ми-8МТПБ - постановщик помех.
• Ми-8МТПИ - постановщик помех.
• Ми-8МТПШ - постановщик помех.
• Ми-8МТПР-1 - постановщик помех на базе Ми-8МТВ-5-1. От серийных Ми-8МТВ-5-1, модификация отличается отсутствием рампы и бронеплит на кабине экипажа, зауженной левой сдвижной дверью и отсутствием части иллюминаторов, дополнительной антенной на хвостовой балке. Вертолёт оборудован комплексом РЭБ «Рычаг-АВ».
• Ми-8МТД - постановщик помех.
• Ми-8МТР1 - постановщик помех.
• Ми-8МТР2 - постановщик помех.
• Ми-8МТС - постановщик помех.
• Ми-8МТШ1 - постановщик помех.
• Ми-8МТШ2 - постановщик помех.
• Ми-8МТШ3 - постановщик помех.
• Ми-8МТЯ - постановщик помех.
• Ми-8МТ-1С - постановщик помех.

Сельскохозяйственные

• Ми-8АТС - сельскохозяйственный вариант с устройствами распыления удобрений. Создан на базе Ми-8Т.
• Ми-8МТСх - сельскохозяйственный вертолёт. Создан на базе Ми-8МТ.

Военно-транспортные

• Ми-8АМТШ (экспортное обозначение - ) и Ми-8МТВ-5 (экспортное обозначение - Ми-17В-5) - современные многоцелевые военно-транспортные вертолеты, предназначенные для перевозки личного состава, а также груза внутри кабины и на внешней подвеске. Могут оснащаться комплектом вооружения, эквивалентным , комплексом броневой защиты экипажа и адаптироваться под применение техники ночного видения. Эти вертолеты созданы с учетом всестороннего анализа опыта применения российской вертолетной техники в боевых действиях в различных «горячих точках».

Защита: ЭВУ, бронеплиты стальные, автомат выброса ЛЦ, постановщик помех, защищенные топливные баки.

Возможности: спуск на лебедке до 4-х человек одновременно, рампа, поисковой прожектор ИК, очки ночного видения, ИК камера.

Вооружение С-8 ракеты в блоках, Атака (ПТУР).

• Ми-8АМТШ-1 - модификация Ми-8АМТШ, оснащённая комплексом вооружения в сочетании с салоном повышенной комфортности (VIP-салон)

• Ми-8МНП-2 - модификация Ми-8АМТШ для Пограничной службы РФ. Переоборудовано 6 вертолетов.

Боевое применение

• Шестидневная война (1967) - по крайней мере 3 египетских Ми-8 уничтожены израильской авиацией на аэродромах.
• Эфиопо-сомалийская война (1977-1978)
• Афганская война (1979-1989) - только советская 40-я армия потеряла 174 вертолёта Ми-8; потери вертолётов пограничных войск, САВО и афганской армии неизвестны.
• Грузино-абхазская война (1992-1993)

• Ирано-иракская война (1980-1988) - в воздухе иранскими истребителями были сбиты 6 иракских Ми-8. Общие потери иракских вертолётов неизвестны.
• Война Пакиша (1981) - потерян один перуанский Ми-8 (сбит огнём из винтовок FAL)
• Карабахский конфликт
• Первая чеченская война (1994-1996)
• Эфиопо-эритрейская война (1998-2000)
• Вторжение боевиков в Республику Дагестан (1999) - российская армия потеряла не менее трёх Ми-8.
• Каргильская война (1999)
• Операция НАТО против Югославии (1999) В 1999 году сербский Ми-8 одержал воздушную победу, сбив из пулемёта разведывательный БПЛА. В 2000 году произошёл аналогичный случай.
• Вторая чеченская война (1999)
• Война в Афганистане (с 2001)
• Иракская война
• Операция Бутана против ассамского сопротивления 2003
• Вооружённый конфликт в Южной Осетии (2008)
• Гражданская война в Сирии (с 2011)
• Вооруженный конфликт на востоке Украины (2014)

Схема вертолета Ми-8
